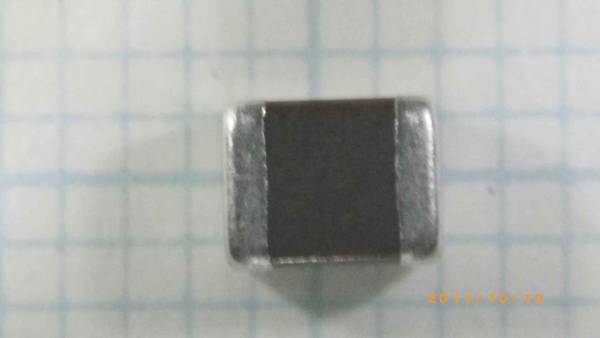

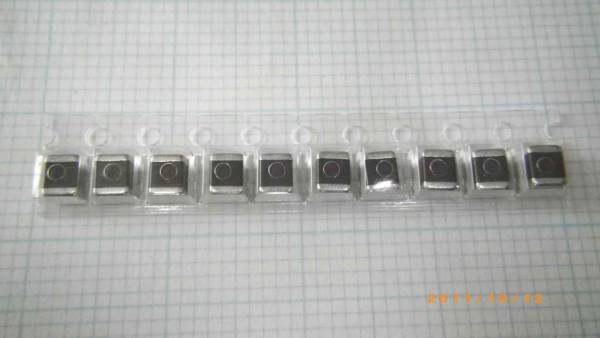

１０個部分の畫像例です。１ｍｍ方眼紙上の１個の畫像例です?！?img src="https://auctions.c.yimg.jp/images.auctions.yahoo.co.jp/image/dr000/auc0102/user/cc11ef5dffd7ac0e7dcae923f69aadd89690bc95e7eed8296fb8f46ad84b8748/i-img600x338-17400355014109945utqmt8.jpg" width="600" alt="この商品のカタログの一部の畫像例です。" align="center">この商品のカタログの一部の畫像例です。
畫像では１０個しか寫っていませんが、本件出品は２０個組です。

大容量　積層セラミックコンデンサ?。常耽酢。保唉蹋啤∥词褂闷贰。玻皞€(gè)組です。

とうとう積層セラミックコンデンサは、こんなアルミやタンタルの領域にも進出してきました。
１０Ｖ以下の電圧では、１００μＦ以上の容量も可能になりました。
積層セラミックコンデンサは、半導體集積回路が牽引した超精密加工技術の産物です。
最先端レベルでは、１ｍｍの厚さの中に１０００層の電極を並べるところまで來ています。
各パラメーターをコントロールすることにより多くのコンデンサを飲み込みつつあります。
このコンデンサは、ハイＱのまま、容量的に電解コンデンサの領域に進出してきたものです。
その意味で、この出現は新しいアプリケーションを呼び起こす可能性があります。

但し、現実にはかなり難しい技術的困難もあります。仮に１ｍｍの厚さの中に１０００層の電極が
存在するとき、その１Ｕｎｉｔに１Ｖの電圧を掛けた場合、その電解強度は１ＭＶ/ｍの強電界に
なります。大気中では自然放電する強電界です。これは、逆に言えば、コンデンサ中のセラミック
薄膜に欠陥があれば、自己放電することを意味します。そのため、一般に大容量　積層セラミック
コンデンサは印加電圧を高めると容量値が低下する欠點があります。

本件出品のものは、太陽誘電製で、正式型名が?。牵停耍常玻担拢剩保埃叮停巍·扦?。
大きさは、３．２ｍｍ＊２．５ｍｍ 厚みが２．１ｍｍで比較的大きく中身が詰まって重い感じです。
そのため、手作業の半田付けもそれほど難しくはありません。

発送は定形郵便等で行い、発送後、発送時刻と場所をお知らせいたします。
