お屆けする取り付けステートバンパー本體 発送開始日が設定した7日以降になる場合がありますのであらかじめご了承の上入札してください。遅いときで入金確認後より7～10日程度いただく場合があります。
ジムニーＪＢ２３専用設計のリヤスタイリーバンパーです。
商品は製作後未使用品ですが、コストを抑えるために仕上げはおこなっておりません。
製作過程でできてしまうキズや汚れがあり、鉄の生材ですので多少の錆が出ている場合もあります。
塗裝もしておりませんので到著後にお好きな塗裝方法で塗裝後にご使用ください。
こちらの商品は完全受注生産ですので落札後に入金の確認が取れてから発送までに２週間程度かかりますので予めご了承ください。
他のショップには引けを取らないデザインで自信を持ってお屆けできます。
取り付けにはフレームに穴あけが必要になります。
ステーの取り付け作業は下記の手順です(參考に程度に)
① 取り付けステーにケガキ(縦線の印のようなもの)線がありますのでその線をリヤメインフレームの端に合わせてバイスやしゃこまん等で固定します。
左右線をそろえると、だいたいの出っ張りが同じになりますので後は車両に合わせて微調整してください。
② ステーには５φの穴が９ヶ所開いておりますのでお好きな穴位置で３㎜~４㎜程度のドリルでフレームに下穴を開けてください。
片側２ヶ所程の穴で十分固定できるようになります。
③ フレームに下穴を開けましたらフレームとステーをお好きなボルトサイズに合うように広げて頂ければ取り付けできるようになります。
とりあえず付いていればいいという方は、穴を広げずに５㎜のタッピングビスでも固定できます。
④ ステーが取り付け完了しましたら、バンパーとフレームをボルトで止めて完了です。
ランクル等でよく見かけるリヤセンターに取り付ける牽引アイテムも取り付けられるようにしてあります。
牽引アイテム(たとえばピンドルフックなど)取り付けにはスペアタイヤを上方または斜め上にオフセットする必要があります。
こちらの商品は牽引アイテムを取り付けられますが、そのアイテムで牽引することを前提では製作しておりません(強度の問題)ので、あくまでもドレスアップということでお考えください。

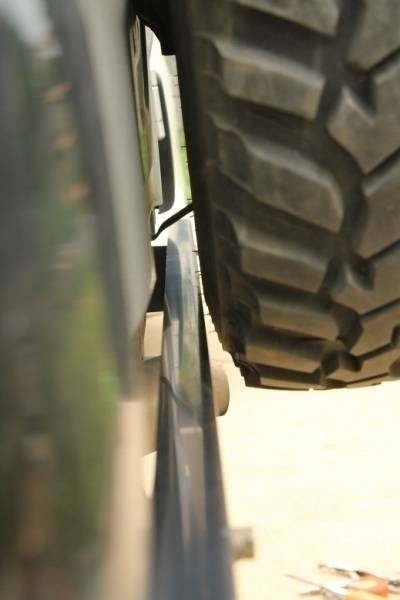

また、牽引アイテムを使わなければ純正のスペアタイヤブラケットに１９５Ｒ１６サイズのタイヤまでであればスペアタイヤを外さなくてもバンパーに觸れずに収まる設計です。
純正スペアタイヤブラケットをお使いになる場合はスペアタイヤブラケットにてタイヤの張り出し具合を多少調整できるのでそれでできるだけ外側に張り出すように調整していただく必要があります。
取り付けに必要なボルト類はお屆けする商品の中には含まれませんのでお近くのホームセンターでお買い求めください。
商品製作後未使用品ですが、製作過程でできるキズや汚れが?多少の錆があるものもございますので予めご了承のうえ、ノークレーム?ノーリターンでお願いいたします。

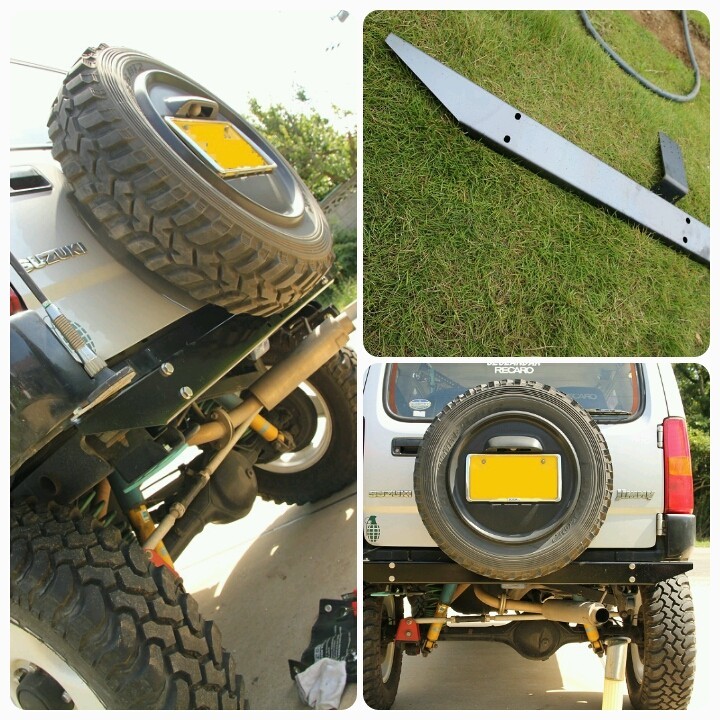

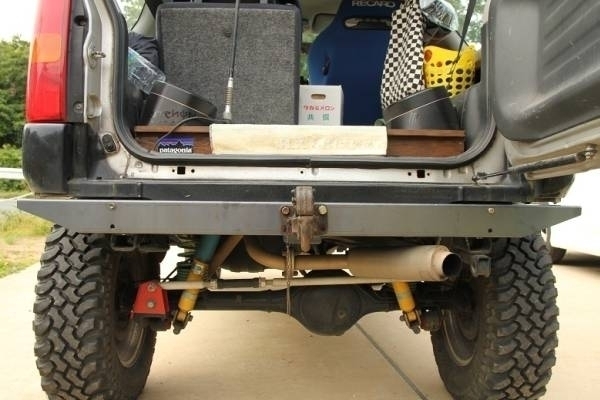

畫像１と２は取り付け參考畫像です。
畫像に寫っていますピンドルフックやその他車両はデモ用ですので付屬致しません。

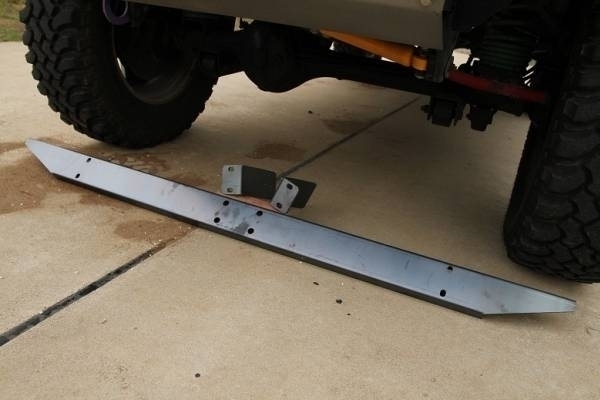

お屆けする商品は畫像の３枚目の取り付けステートバンパー本體の３點となります。
