【商品】
メーカー：NEC
型番：PC-98DO/P
商品名：PC-98DO+
【付屬品】
?本體
?本體用電源ケーブル(新品ですが非純正)
?PIO-98NTⅡ 8MB RAM CARD(裝著済)
?PC-98DO用キーボード
?NEC 98用マウス
?Gotekフロッピーディスクドライブエミュレータ(1臺2ドライブ分)
?Gotek用USBメモリ(2個)
?內蔵HDDエミュレーター(裝著済)
?內蔵HDDエミュレーター用SDカード(裝著済)
?SDカード延長ケーブル(內蔵HDDエミュレーターのSDカード用。裝著済)
?自作増設Cバスユニット(2スロット分)
?MS-DOS3.3D基本機能セット(5インチ版)
?PC-8801mkⅡSRシリーズ ゼリアード
?PC-9801VM以降 ナビチューン?ドラゴン航海記
?10インチ液晶モニター（15KHz?24KHz対応の新品）
?USB電源（USB-A4個口）
?モニター変換アダプター AD-D15NE(新品)
?VGAケーブル(新品)
?5インチ2HDフロッピーディスク maxell MD2-256HD 10枚(未開封)
?5インチ2HDフロッピーディスク FUJIFILM MD2HD256 10枚(未開封)
?5インチ2DDフロッピーディスク FUJIFILM MD2DD 10枚(未開封)
?5インチ2DDフロッピーディスク maxell MD2-DD 10枚(未開封)
?自作マニュアル(Gotekの使い方、Gotek切替機能の取付方法、増設Cバスユニットの取付方法、內蔵HDDエミュレーターの使い方など)
【狀態】
■98モード
?正常に電源が入り起動しました。
?ピポ音が鳴り、メモリチェックも正常に完了しました。
?正常にROM BASICが起動しました。
?速度切替スイッチで速度が正常に切り替わりました。
?リセットボタン押下でリセットできました。
?音聲がスピーカーから正常に出力され音量ボリュームも使用できました。
?イヤホン端子から正常に音聲が出力されました。
?付屬の液晶モニターにて正常に畫面表示されました。
?內蔵FDドライブ両方でフォーマット、読み込み、書き込みが正常に完了しました。
?內蔵HDDエミュレーターによる仮想ハードディスクにフォーマット、読み込み、書き込みが正常に完了しました。
?外付けFDドライブとして3.5インチの2ドライブを接続した狀態で、すべてのドライブ(內蔵含む)でフォーマット、読み込み、書き込みが正常に完了しました(DIP1-4をONにしても同様)。
■88モード
?正常に電源が入り起動しました。
?起動時にV1?V2モードの緑文字の表示が出ました。
?正常にROM BASICが起動しました。
?速度切替スイッチで速度が正常に切り替わりました。
?同梱のキーボードにてV1S?V1H?V2モードの変更ができました。
?リセットボタン押下でリセットできました。
?音聲がスピーカーから正常に出力され、音量ボリュームも使用できました。
?サウンドボードⅡ?qū)潖辚渐榨趣钦￥搜葑啶丹欷毪长趣虼_認しました。
?イヤホン端子から正常に音聲が出力されました。
?付屬の液晶モニターにて正常に畫面表示されました。
?內蔵FDドライブ両方でフォーマット、読み込み、書き込みが正常に完了しました。
【本體】

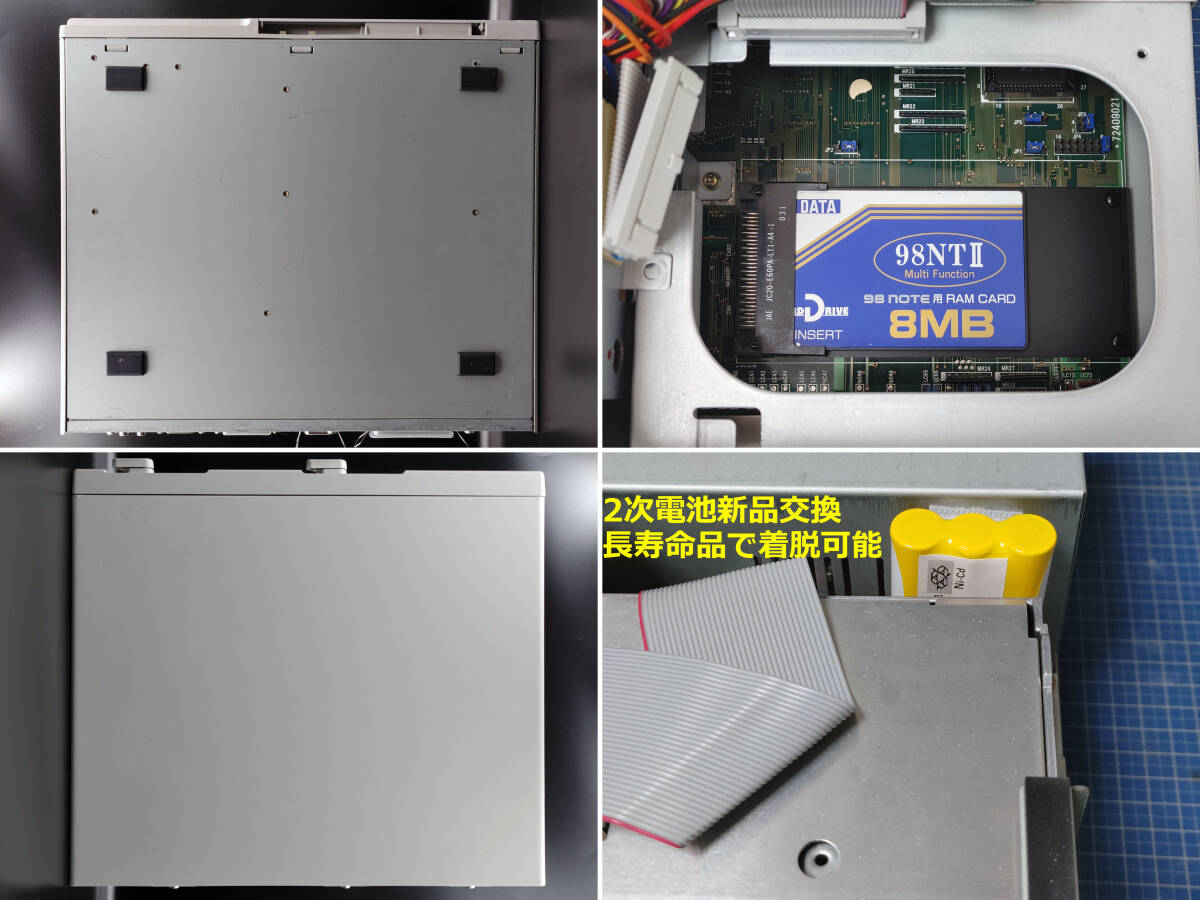

?2次電池を新品のNi-Cdに交換し著脫可能加工しました（電池は長壽命品）。
?基板のパターンで一部斷線があったため修繕しました。ダメージを受けているが導通のあるパターンについても追加配線しました(17ヵ所)。

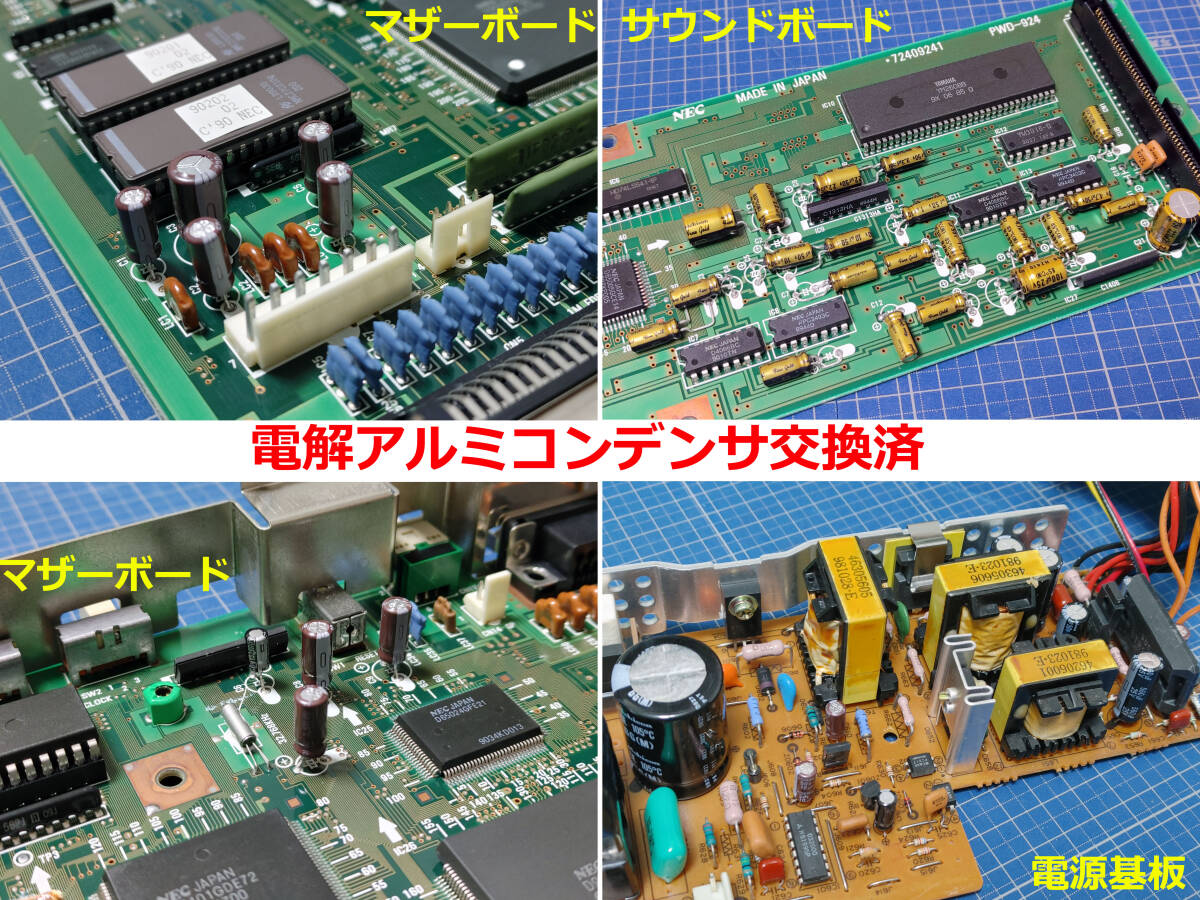

?マザーボードのすべての電解アルミコンデンサを新品に交換しました。
?音源部の電解アルミコンデンサは音響用を使用しました。
?電源ユニットの電解アルミコンデンサをすべて新品に交換し內部やファンの清掃をしました。
?內蔵FDドライブ両方の電解アルミコンデンサを新品に交換、內部の清掃、ヘッドクリーニング、注油、古いグリスの除去とグリスアップをしました。
?FDのイジェクトも問題なく気持ちよく排出されます。
?使用した電解アルミコンデンサはすべて日本製です。
?內部や外裝の清掃をしました。
?全體的にホワイトニングしました。
?本體前面にあるフタはPC-98DO+純正のものです。
?全體的に傷などがあります。
?個人的な主観ですが、外裝は綺麗な方かなと思います。
?三國志4(非同梱)の全員CPUモードで24時間以上の動作確認を行い特に問題ありませんでした。
?Gotek切替機能と內蔵HDDエミュレーター裝著済で増設Cバスユニットを接続できる狀態で梱包いたします。
【キーボード】
?電解アルミコンデンサを新品に交換しました。
?內部や外裝の清掃をしました。
?ホワイトニングしました。
?ファンクション含む主要なキーの入力が確認できました(用途不明なキーは未確認です)。
?底面のゴムがありません。
?全體的に傷や汚れなどがあります。
【マウス】
?內部や外裝の清掃をしました。
?ホワイトニングしました。
?マウスカウントの切替も正常でした。
?動作も特に問題ありませんでした。
?全體的に傷や汚れなどがあります。
【PIO-98NTⅡ 8MB RAM CARD】
?擦り傷があります。
?MS-DOS起動時にチェックが行われ、正常に認識されました。
※このメモリは本體起動時のメモリテストでは表示されません。MS-DOSなどで使用できます。
【Gotekフロッピーディスクドライブエミュレータ】
?ファームウェアはHxcをインストールしています。
?7セグはOLEDに差し替えし、イメージファイル名やアクセス?fàn)顟B(tài)などが表示できました。
?圧電サウンダを追加し、アクセス音としてのBEEP音が出力されることを確認しました。
?ロータリーエンコーダスイッチを追加、それを使用してイメージファイルの変更?選択ができました。
?Gotek2臺で內蔵の2ドライブ分として両方で読み込み、書き込みが正常に完了しました(98モードと88モードの両方)。
?Gotekを本體に接続している狀態で切替スイッチで內蔵ドライブとの切替が正常にできました。
?外裝は3Dプリンターで作成しているため、特有の積層跡などがあります。
?5インチドライブサイズに2ドライブ分を搭載しています。
【Gotek用USBメモリ】
?同梱ソフトのイメージファイルを保存しています。
?イメージファイルをGotekで起動?プレイ確認まではしていますが、すべての確認まではできていません。
【內蔵HDDエミュレータ】
?同梱のSDカードを裝著してMS-DOSをインストールし正常に動作しました。
?本體のHDDアクセスランプが正常に點滅しました。
【MS-DOS3.3D】
?箱、マニュアルが欠品しています。
?すべてのディスクを使用してHDDにインストールできました。
?すべてのディスクのバックアップをお付けいたします。
?內容物や狀態は寫真をご覧ください。
?起動確認と內蔵HDDエミュレーターによる仮想ハードディスクにインストールが完了し正常に動作しました。

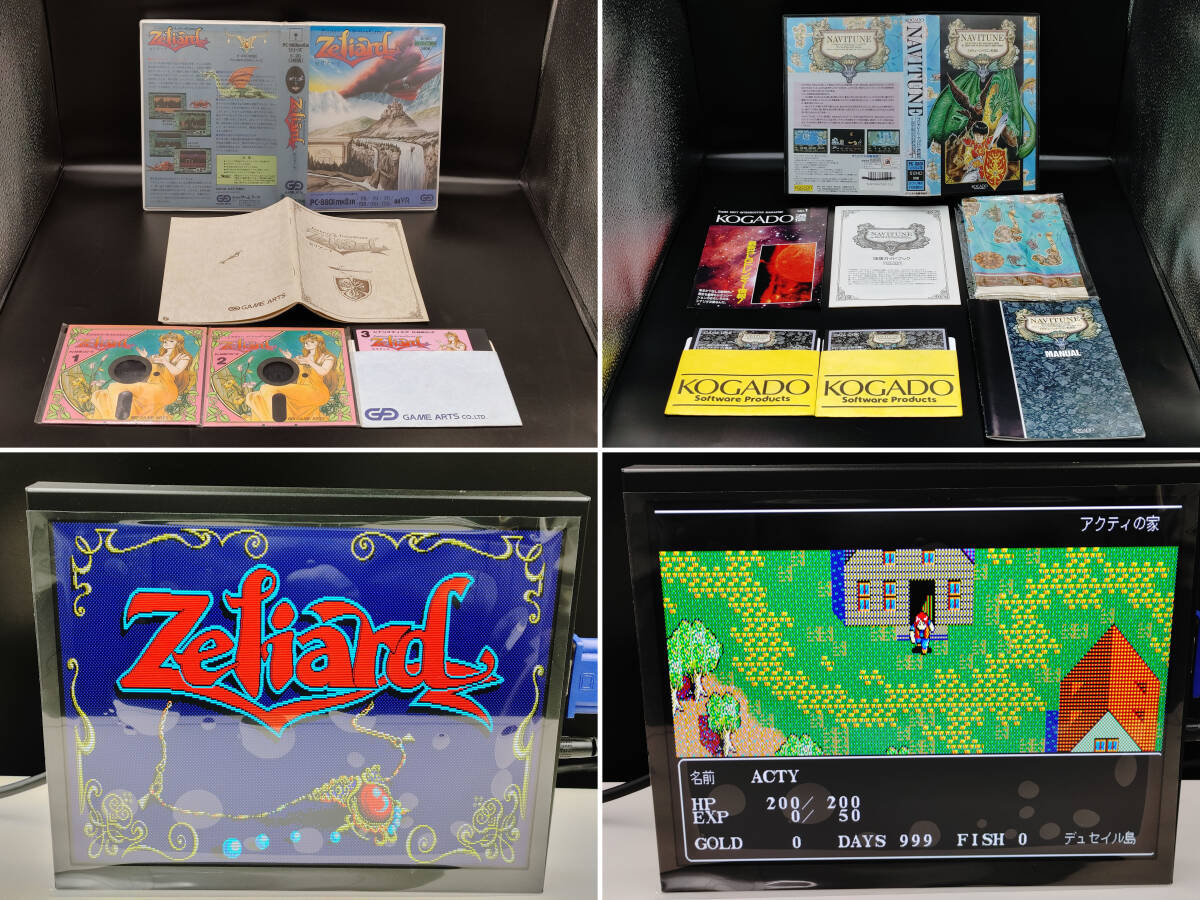

【ゼリアード】
?ディスクから起動するとエラーになりましたので、すべてのディスクのバックアップをお付けいたします。
?サウンドボードⅡ?qū)潖辚渐榨趣?、正常に演奏されることを確認しました。
?マニュアルに折れやシミなどがあります。
?ディスク1と2の上の方に色褪せがあります。
?內容物や狀態は寫真をご覧ください。
?起動?プレイ確認まではしていますが、すべての確認まではできていません。
【ナビチューン?ドラゴン航海記】
?ディスクから正常に起動できました。
?すべてのディスクのバックアップをお付けいたします。
?箱、マニュアルなど全體的には綺麗な方かなと思います（布の地図は未開封っぽいです）。
?內容物や狀態は寫真をご覧ください。
?起動?プレイ確認まではしていますが、すべての確認まではできていません。
※バックアップのディスクにノーブランド品は使用していません（ラベルシールと箱もお付けします）
【モニター変換アダプター】
?本體と液晶モニターなどのVGA端子に接続するために使用します。
?新品でしたが動作確認のため使用して元に戻しました。
【10インチ液晶モニター】
?15KHz/24KHzの両方で表示できました。
?保護シートはそのままにしています。
?スタンドと電源アダプターとUSB電源ケーブルが付屬しています。
?入力端子はHDMIとVGAです。
?OSDは日本語選択できました。
【自作増設Cバスユニット】
?外裝を3Dプリンターで作成しているため、特有の積層跡などがあります。
?ユニット自體は2スロット分ですが本體の方の1スロット分も使用可能なため、合計で3スロット分同時使用ができます。
その他、寫真にて狀態をご確認ください。
【自作マニュアル】
自分の備忘録的に作成したものを同梱いたします。
「Gotekの使い方」はGotekについての説明を記載しています。公式などの情報を日本語にまとめた程度の內容です。
「Gotek切替機能の著脫方法」と「増設Cバスユニットの取付方法」はノーマルの狀態から拡張箇所を裝著して使えるようになるまでの説明を記載しています。逆の手順でノーマルにもどすことができると思います。
「內蔵HDDエミュレーターの使い方」は、內蔵HDDエミュレーターをPC-98DO+で使用するには特殊な設定などが必要なため記載しています。
他にもありますので余裕がありましたら同梱いたします。(過去の落札者様には丁寧で參考になりましたとご好評をいただきました)
【Gotekと內蔵ドライブの切替機能について】
Gotek Floppy Emulatorは仮想フロッピーディスクドライブです。
仮想フロッピーディスクドライブは、本物のフロッピーディスクドライブがフロッピーディスクを読み込んでソフトを起動するように、USBメモリにフロッピーディスクをイメージファイル化したものを入れて、それからソフトを起動します。
使用しているうちにフロッピーディスクが劣化やカビでダメになったり、ドライブ自體が故障して使えなくなる可能性があります。
USBメモリは安価で入手も容易、仮想フロッピーディスクドライブは可動部分がありませんのでそう簡単には故障しないでしょう。
仮想フロッピーディスクドライブ(Gotek Floppy Emulator)があることで、心配せずに使用することができると思っています。
仮想フロッピーディスクドライブとして同等な機能をもつHxcは1臺で2ドライブ分として使用できますが、Gotekは1臺で1ドライブでしか使用できません。
ですが、その制約が逆にどのドライブにどのイメージファイルが入っているか常にOLEDに表示されるため視覚的にわかりやすくGotekの方が好きな方も多いと思います。
またGotekはロータリーエンコーダスイッチを裝著すればイメージファイルの選択がHxcと比較して非常に楽です(本出品物には裝著済)。
PC-98DO+は內蔵用としてのフロッピーディスクドライブが2臺までしか接続できませんので、通常は內蔵ドライブかGotekのどちらかしか接続できず、その度に本體を分解して接続をし直す必要があります。
以前Gotekのみで運用していましたが、新たに入手したソフトをすぐに起動できずイメージ化を行わないといけないところがストレスに感じていました。
たまにドライブの本物のアクセス音が聞きたくなったりして分解をしようと思っても、本體は重く大きくラックから出すのも大変です。
そこで切替機能の基板を自作して分解不要でスイッチにて內蔵ドライブとGotekを気軽に切り替えて使用できるようにいたしました。
もちろんPC-98DO+本體には不可逆な改造はしておりません。自作マニュアルを參考にすべて外せばノーマルの狀態に戻すことができます。
Gotekは內蔵ドライブと混在しての使用も可能です。例えば、ドライブ1はGotek、ドライブ2は內蔵ドライブにすることも可能です。
2つのGotekドライブは使用しないときにはケーブルを抜いて取り外しても問題ありません。
取り外した場合は、內蔵ドライブより起動するようになっています。
詳しい使い方は同梱の自作マニュアルをご覧ください。
【內蔵HDDエミュレーターについて】
PC-98DO+の內蔵HDDはSASIのため最大容量が40MBで、さらに仕様により1臺までしか同時に使えません。
そのため、あまり多くのソフトのインストールができず、こまめに入れ替えなければなりません。
內蔵HDDエミュレーターであればSDカードを複數用意し用途ごとに差し替えするような運用が可能です。
當時のHDDはすでに壽命が盡きてしまっているものがほとんどだと思いますし、動いていたとしてもいつ故障してもおかしくない狀態でしょう。電源を切る前に故障防止の操作も必要で今となっては面倒な感じです。
HDDエミュレーターを使用することでそのような懸念は不要になり、さらに便利に利用できるようになります。
【PC-98DO+について】
この機種は故障しやすい箇所がいくつかあります。
代表的なものが電源ユニットで、古い電解アルミコンデンサからの液漏れで電源が入らなくなります。
他にもメイン基板の2次電池の液漏れで周辺の大量のパターンやスルーホールが斷線してしまい、9801側の機能が使えなくなりやすいです。
もしメンテナンスしていない本體で動作していたとしても、電解アルミコンデンサや電池の壽命はとうに過ぎていますので交換しないでおくと故障する可能性が高いです。
本出品物では、ウイークポイントとなる箇所は一通りメンテナンスしていますので、安心してご使用いただけると思います。
【自作増設Cバスユニットについて】
PC-98DO+は拡張Cバススロットが1つしかありません。PC-98用の膨大な種類の拡張ボードが1つしか使えないため、どれを選択するかは永遠のテーマとなっておりました。
やむなく拡張ボードを交換するときには、結局は重く大きい本體をラックから取り出さなくてはいけません。
そこで今回、増設Cバスユニットを自作いたしました。使用できるスロットが+2になります。
こちらもPC-98DO+本體に不可逆な改造はしておりません。自作マニュアルを參考に外せばノーマルの狀態に戻すことができます。

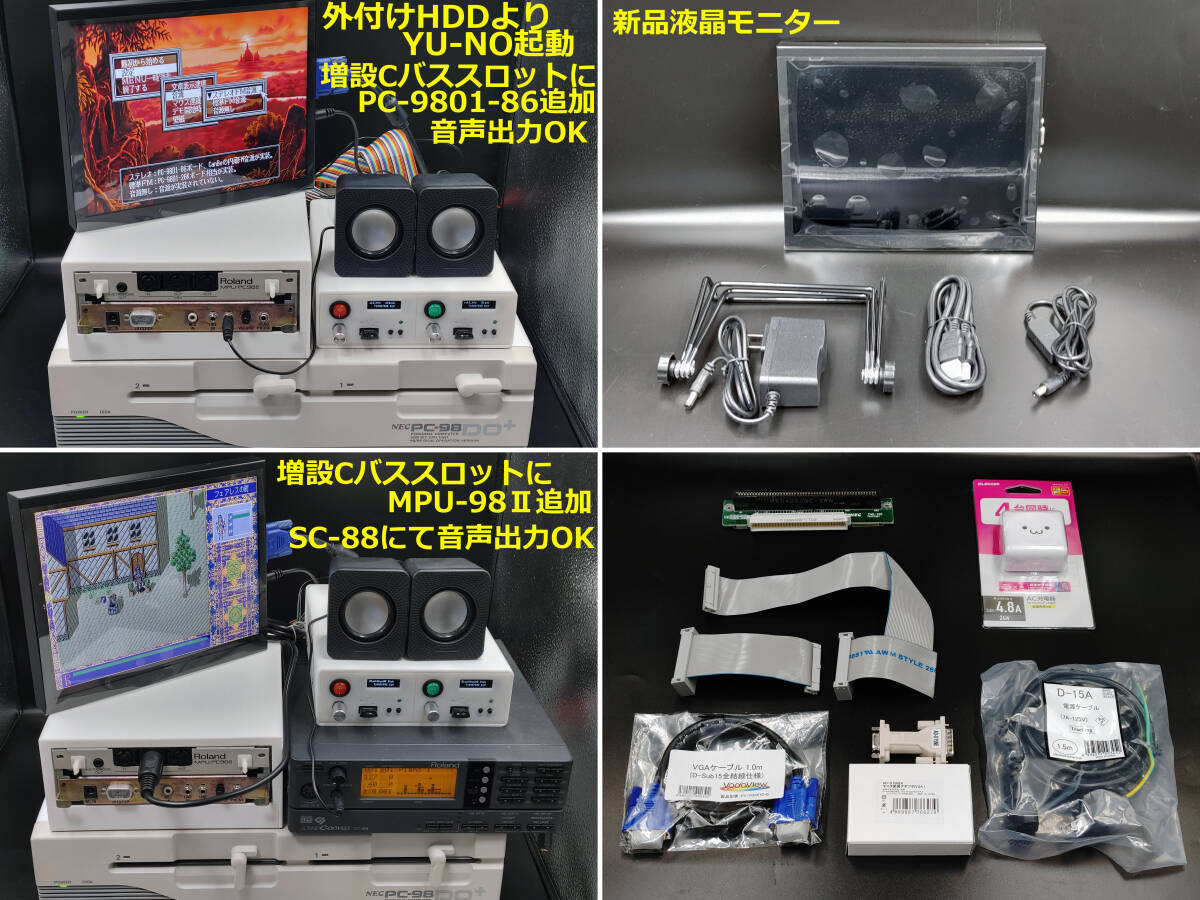

以下のボードを増設Cバスユニットと本體あわせた3つのスロットにそれぞれ様々な組み合わせで挿入し動作確認を行いました。
?I-O DATA製 SC-98Ⅱ(SCSIボード)
?Roland製 MPU-PC98Ⅱ(MIDIインターフェースボード)
?NEC製 PC-9801-86(サウンドボード)
SC-98Ⅱには外付HDDを接続し、そこにサーク3やYU-NOをインストールして問題なく起動?プレイすることができました。
サーク3ではMPU-PC98ⅡからSC-88に接続してMIDI音聲が正常に出力されました。
YU-NOではPC-9801-86より音聲が正常に出力されました。
詳細につきましては、自作マニュアルをご覧ください。
自作増設Cバスユニットは配線を可能な限り短くしたため、寫真のようにPC-98DO+本體の上に設置するかたちになります。
使用しないときは取り外し可能でその有無にかかわらず、本體のCバススロットは使用できます。
※すべてのPC-98用のCバス拡張ボードの使用を保証するものではありません。Cバス拡張ボードを使用する場合はINT(IRQ)やI/Oアドレスなど適切な設定が必要になります。サウンドボードはサウンドBIOSの切り離しが必要になる場合があります。
※テストに使用したサーク3、YU-NO、SC-98Ⅱ、MPU-PC98Ⅱ、PC-9801-86、SC-88、外付HDD、外付FDD、スピーカーは付屬しません。
余談ですが、PC-98DO+のCバススロットはライザー基板を介してマザーボードに接続されているのですが、ライザー基板で以下が未結線となっていました。
?B39(WORD0)、A26(AB201)、A27(AB211)、A28(AB221)、A29(AB231)
これらを必須とするボードはノーマルの本體でも使用できないのではないかと思われます。
【おまけ】
今回、即決をいただけた際には、PC-88SR以降用ゲームの「ザ?ブラックオニキス」と「ザ?ファイヤークリスタル」をお付けします。
?ディスクから正常に起動できました。
?すべてのディスクのバックアップをお付けいたします。
?マニュアルに折れやシミ、書き込みなどがあります。
?內容物や狀態は寫真をご覧ください。
?起動?プレイ確認まではしていますが、すべての確認まではできていません。
【お願い】
?出品前に確認済のため、ノークレーム、ノーリターンでお願いいたします。
?商品の狀態等は個人の主観によるため神経質な方は入札をご遠慮ください。
?狀態につきましてはチェック時の動作確認狀況を記載しております。発売からかなりの年數が経過しているものですので、恐れ入りますが商品到著後にも同様に動作する事を保証するものではございません。
