６CA7全段差動増幅アンプ

東芝製６CA7真空管を用いて全段差動増幅回路のアンプを製作しました。

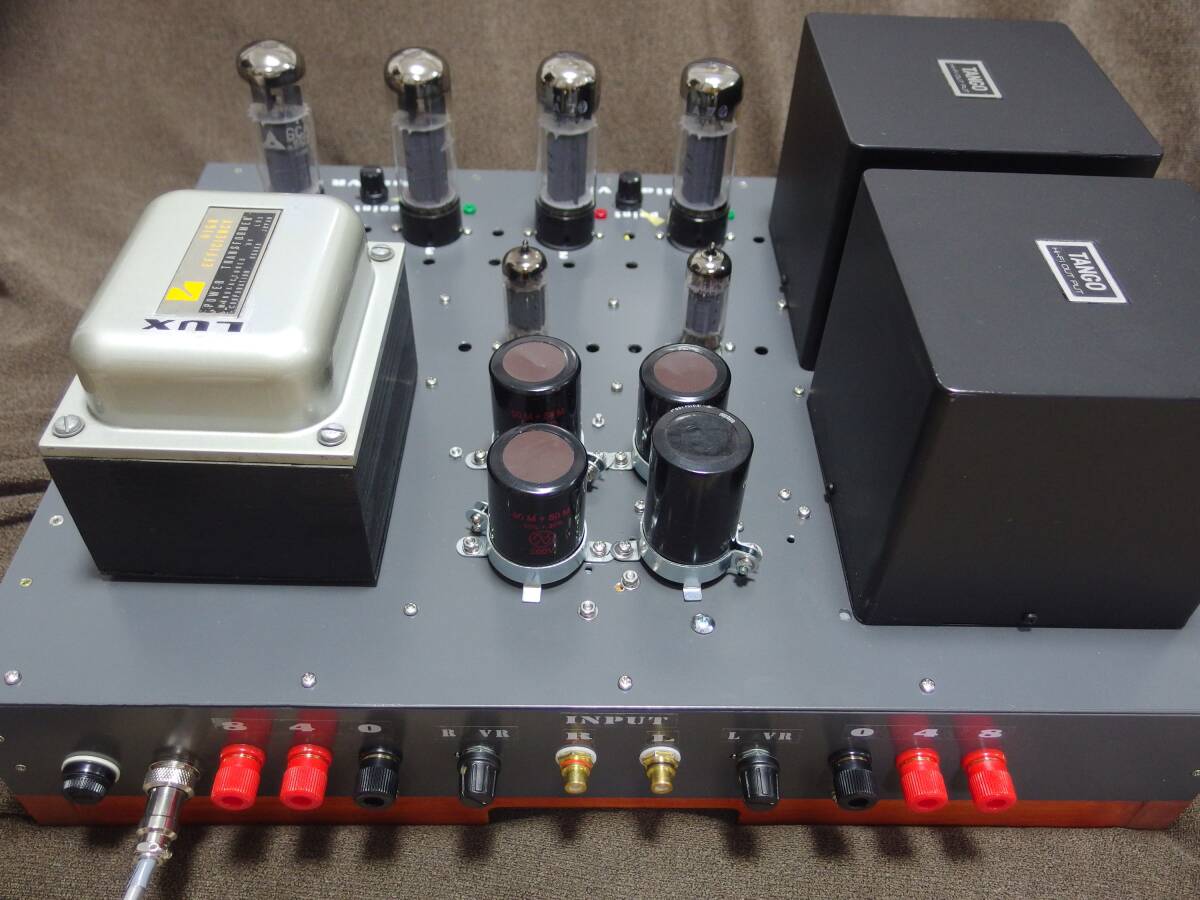

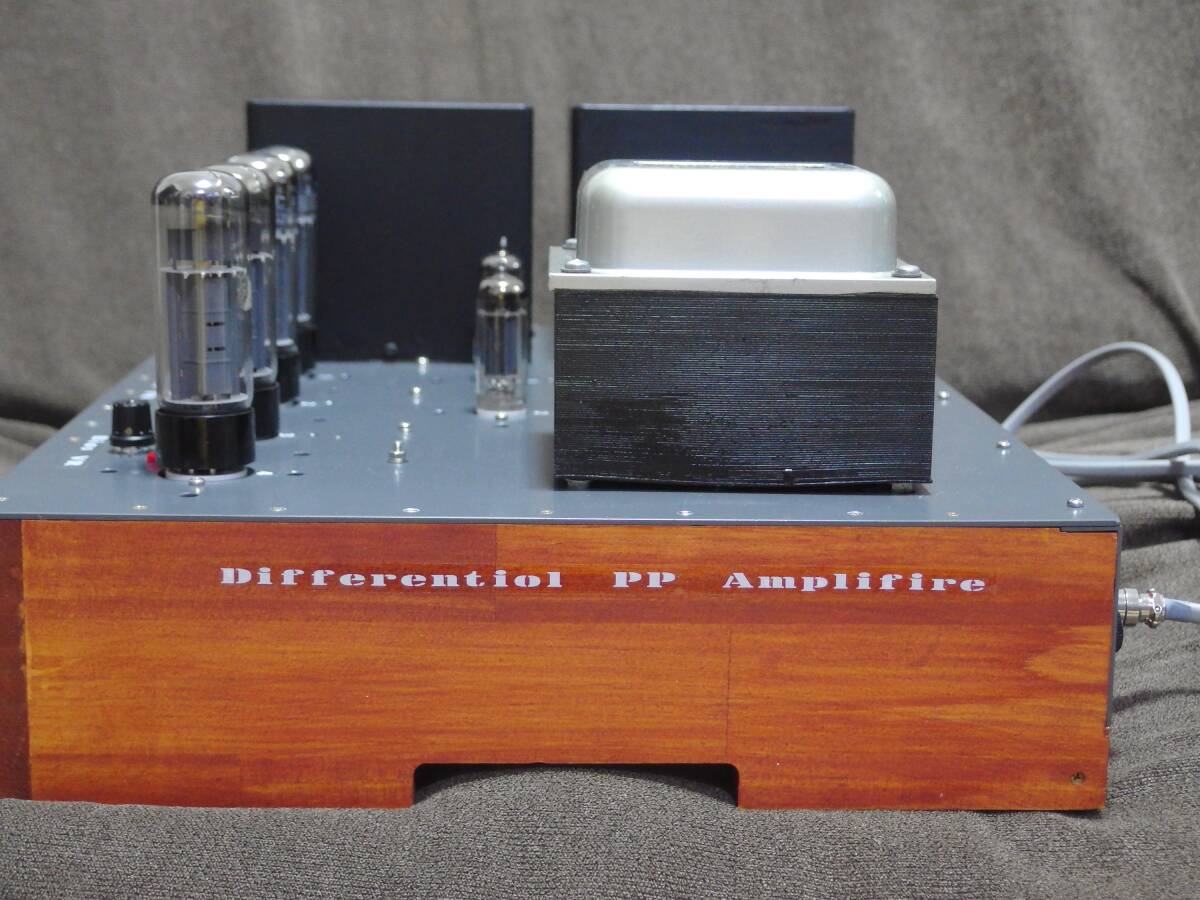

本體は、木製＋アルミシャーシのハイブリッド構造で、木目調の良さも取り入れて有ります。

（畫像１を參照願います）

2012年にアマゾンで、木村哲氏の【情熱の真空管アンプ】本を見つけ木村哲氏の

透明感の有る音を目指し！何度も読み返して、不明點の情報は、諸先輩方々の全段差動のコツ等を

インターネットから入手しながら、回路図?部品表を製作し、それを基に、ネットで部品を注文し

舊 LUX社製 A3500のシャーシとトランス類を殘して全段差動増幅化アンプを組み上げ???

音を聞いて感動！感動！

この度, 東芝製中古品６CA7を4本入手出來ましたので、TANGO FW-100-5の出力トランスを

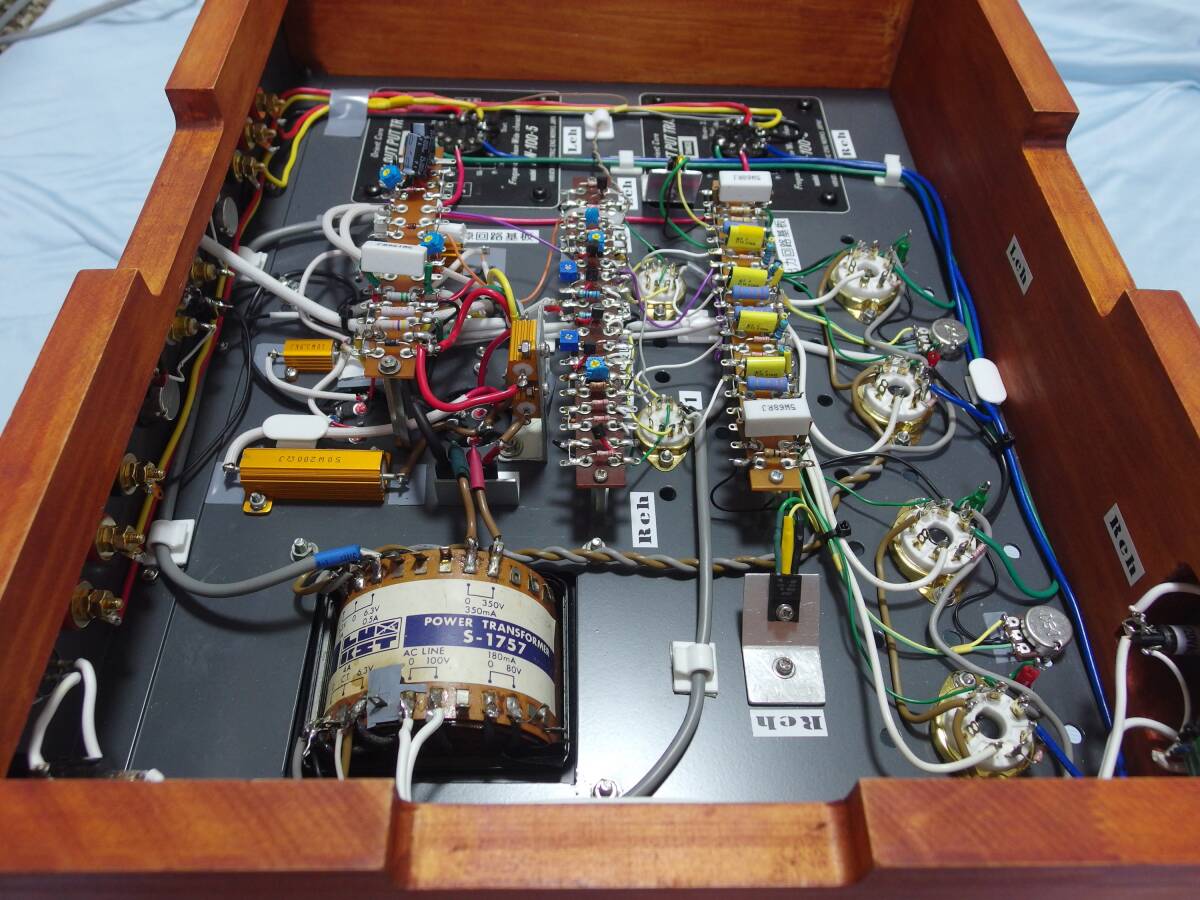

用い、パワートランスは、LUX社製 S1757(350V 350mA)を使用。チョークコイル不要の

MOS型 FET回路で電源リップルの平滑した電源回路を構成しています。

＊本體送付時に添付して有ります回路図を參照願います。

＊見事にクリアーサウンドを表現

１）音の定位楽器の位置や歌手の位置及び奧行まで見える様に聞こえた。

２）兎に角未熟なアンプ製造技術の自分でも、殆どノイズが出ないアンプです。

上記１，２で感動を経験して頂きたいです。

６CA7全段差動増幅アンプの回路構成等

回路構成

1ST J-FET ２SK-246Y

2nd 3極管 6FQ7

3rd 5極管 6CA7 （3極管接続にして使用）

OUTPUT TANGO FW-100-5 ４Ω ?８Ωに固定（１６Ωは個人で変更下さい）

＊電源部の回路は、MOS型FET使用とメタル抵抗とでノイズ低減を図っています。

（落札された方には、送付される回路図で參照願います）

DF（ダンピングファクター）

Rch : 7.00以上

Lch : 6.55以上

（ON/OFF法使用）

殘留ノイズ Rch?Lch共に 0.7ｍV以下

本體サイズ

橫：455ｍｍ奧行365ｍｍ高さ209ｍｍ＝106cm

重量：20.3ｋｇ

輸送梱包時の重量： 22.3Kg

梱包サイズ≒160

特記事項

１）返品は受付ませんが、落札後（受け取り日時から）１週間以內の

音出ず、片側のみ音出ず、音が低いノイズが高い、電源入らず等の初期不良と思われる

不具合の修理は、無償修理致します。

當然往復送料は出品者責任で対応致します。

＊修理要の連絡は、本體梱包の中に、明記してありますので、一方的に送り付けは、一切

受け付けません。必ず連絡（話合い後に）送付願います。

＊落札者様が、落札した本品に加工等の手を加えた場合は、無料修理を除きます。

＊尚、必ず梱包箱は半年以上は、廃棄せず保管して下さい。

（梱包箱は緊急時の送付時間と費用及び製品保護に役立ちます）

２）落札後 2日以內に、入金又は、取引連絡が出來ます方だけの入札をお願い申し上げます。

落札後2日以內に連絡無い場合は、削除及びヤフオク事務方への通達と最低評価カウント

致します。

又、商品受領時に速やかに受け取り連絡出來ない方の入札は、ご遠慮下さい。

＊追記事項 ：評価が低いIDの方の入札及びヤフオク取引が２０回満たない方の

入札をお斷り申し上げます。

＊直接取引や取引ナビ以外の攜帯番號に回答を求める行為は一切受け付けませんので

ご了承下さい。（ヤフオク事務方より通達と注意事項を遵守の事）

6CA7全段差動増幅アンプの発送関連事項

発送業者：ヤマト運輸

荷姿?形態 ：ヤフネコ宅急便 160ｃｍサイズ

梱包後重量： 22.3Kg

運送費用：落札者様
