ＵＳＢ接続のデジタルモード（ＦＴ８、ＪＴ６５、ＲＴＴＹ、ＳＳＴＶ、ＰＳＫ他）＋リグコントロール＋ＣＷ＋音聲ＣＱマシーンインターフェースです。

ＹＡＥＳＵ製リグで、ＤＩＮ６ピンのＣＡＴインターフェースを有し、ＤＩＮ４ピンのＲＴＴＹ端子を有する機種（FT-1000,FT-1000D,FT-1021)に対応しています。

接続は、すべてコネクタとなっていますので、リグ変更時に対応が容易です。

２ｃｈ（デュアルチャンネル）のＵＳＢ－シリアル変換ＩＣを使用しており、１チャンネル目は、リグコントロールに、２チャンネル目は、ＰＴＴ，ＦＳＫ，ＫＥＹに割り付けていますので、リグコントロールとデジタルモード、ＣＷのソフトを同時に使用可能です。
ＷＳＪＴ－Ｘ、ＪＴＤＸ、ＭＭＴＴＹ、ＭＭＳＳＴＶ、ＭＭＶＡＲＩ、ＤＳＣＷ、Ｎ１ＭＭ、令和版ＺＬＯＧ、ＲＴＣＬ、Ｌｏｇｇｅｒ３２、ＣＴＥＳＴＷｉｎ、ＪＴ６５－ＨＦ等で、動作を確認しました。

高周波ノイズ低減用ＥＭＣフィルタを內蔵しています。

動作確認用ＬＥＤ（ＦＳＫ出力、ＰＴＴ出力、ＫＥＹ出力）を有しています。

舊ＺＬＯＧでは、リグコントロールのみ、使用可能でした。
ポートの配置は、下記となっています。
ＲＸＤＡ、ＴＸＤＡ：リグコントロール。（１チャンネル目）
ＴＸＤＢ：ＦＳＫ出力。（２チャンネル目）
ＲＴＳＢ：ＰＴＴ出力。（２チャンネル目）
ＤＴＲＢ：ＫＥＹ出力。（２チャンネル目）
パドル入力はありません。

下記４本のケーブル（各長さ約１ｍ）を含んでいます。

１．ＲＴＴＹ端子との接続用（ミニＤＩＮ６ピン－ＤＩＮ４ピン（ＲＴＴＹ端子）＋ＲＣＡプラグ（ＰＡＴＣＨ端子に接続））

２．リグコントロール（ＣＡＴ）用（３．５ｍｍステレオミニプラグーＤＩＮ６ピンプラグ）（寫真に掲載なし。）

３．パソコンのマイク端子との接続用（３．５ｍｍステレオミニプラグー３．５ｍｍステレオミニプラグ）

４．パソコンのスピーカ端子との接続用（３．５ｍｍステレオミニプラグー３．５ｍｍステレオミニプラグ）

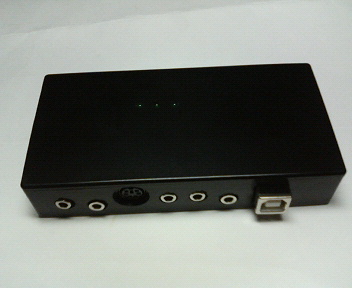

タカチ電機のプラスチックケースＳＷ－１２０に組み込んでいます。
（うまくアクセスできない場合は、上記URLをブラウザの入力ラインに、貼り付けてください。）
ご使用になるソフトがリグに対応しているかご確認の上、ご入札をお願いいたします。
なお、ＫＥＹ（ＣＷ）用ケーブルは、含んでおりませんが、落札いただいた方には、下記オプションケーブルを追加価格にて、供給させていただきます。
Ａ．ＫＥＹ（ＣＷ）用（３．５ｍｍモノラルミニプラグ－６．５ｍｍ標準ステレオプラグ）６００円／本（本商品と同時発送時、送料込み）
Ｂ．ＵＳＢケーブル(標準Ｂ、約１ｍ）３００円／本（本商品と同時発送時、送料込み）
オプションケーブルをご入用の場合は、ご落札後、取引ナビにて、ご連絡をお願い致します。
