Ace工房製，ETS プレッシャーセンサー キット
「検索：BNR32 E-TS プレッシャー センサー アテーサ ポンプ 油圧 スイッチ R32 スカイライン HNR32 オーテック 4WD NISSAN SKYLINE GT-R GTS-4 ATTESA ETS PRESSURE SWITCH SENSOR」
注意：最後まで説明文を読めない，読まない方，日本語が理解できない方，入札ご遠慮下さい。
●対応車種：GT-RやGTS-4オーテックを含むR32スカイライン4WD車(BNR32，HNR32)
※32以外のR33，R34，ステージア，RS260，セドグロのアテーサ付きなどの車両にも仕様や電気配線図などの資料から対応していると思われますが當方自身が実車にてキットハーネスの取り回しやモジュールの設置確認?検証が出來ていない為，現時點では上記のみとなります。
既にETSの油圧ユニットは製造廃止，NISMOが現品修理をやっているようですが誰もがそのような高額修理を望んでいません。私もその一人です(笑)。というかその現品修理でどのような検査基準かは解りませんがプレッシャースイッチ(圧力スイッチ)が新品に交換されてくるのかも疑問です(^^;
これは私自身の考えであって押し付けではありませんが，
元々，何でも保証がーとかコンプライアンスがーなど出來ない(やりたくない)言い訳を大義名分のように並べてアセンブリ交換という構成部品のどの部位が悪いのか原因を突き止めず，とりあえずそれら丸ごと交換する…という事ばかりで物事の本質，顧客に向き合っていない修理とは言えないディーラーや，エンジニアならぬチェンジニアに疑問を持っていました。
また，ショップさんでも工賃込みで10萬～と結構高価です(^^;
リアデフさえ降ろせればDIYでも出來るようにキット製作を試みました。キットの取付自體は概ね1時間～2時間程度です。
ETS油圧ユニットのプレッシャー(圧力)スイッチが不調だとどうなる？？
スイッチ及びスイッチハーネスが完全に短絡や斷線になればETS-ECU(コンピュータ)が判定し4WDチェックランプが點燈しますが，不調(特性ズレ)の場合，異常と判定できず4WDチェックランプは點燈しません！ また，スイッチ本體からのオイル漏れも圧力損失が発生していると言えます。
例えコンディションの良い車両でも３０年も経過しているので，経年劣化＝多少なりとも特性ズレが発生していると思われます。
(例え話になりますがエアコン修理でもレシーバードライヤー(リキッドタンク)大抵交換するわけですが，レシーバーにはプレッシャースイッチが付いています。エアコンのプレッシャースイッチでさえバカになったりプレッシャースイッチからガス漏れあるくらいですのでプレッシャースイッチも消耗品なのです)
Ｑ．特性ズレとは…？？？
Ａ．正常な値よりも高いまたは低いズレた値を検出することです。

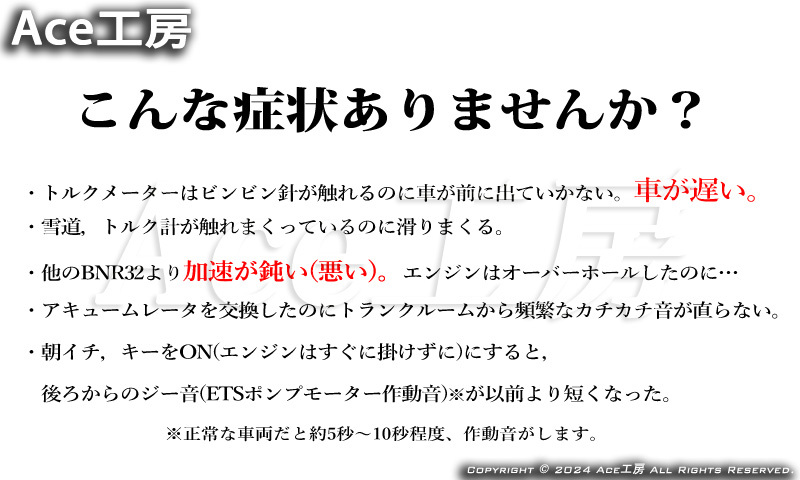

特性ズレが起こると，下記の癥狀が挙げられます。※あくまでも例であり全てスイッチの特性ズレだけが原因とは限りません。
?トルクメーターはビンビン針が觸れるのに車が前に出ていかない。遅い。
?雪道，トルク計が觸れまくっているのに滑りまくる。
?他のBNR32より加速が鈍い(悪い)。エンジンはオーバーホールしたのに…
?アキュームレータを交換したのにトランクルームから頻繁なカチカチ音が直らない。
?朝イチ，キーをON(エンジンはすぐに掛けずに)にすると，後ろからのジー音(ETSポンプモーター作動音)が以前より短くなった。
私自身，ほぼ毎日GTS-4ことHNR32に乗っていますが雪道，四駆のトルク計はビンビンに觸れまくっているのに車が前に出て行かない…というか滑りまくってておかしい！というのを昨シーズンより経験。
トランクルームよりカチカチ音(ETSモータリレー作動音)が頻繁になり耳障りに…
またその作動頻度が増える＝ETSポンプモーター駆動頻度が増えることによる瞬間的電圧降下で時折ランプ類が瞬きする為，不快にさえ感じておりました。
また，晴れた日もフル加速時は以前より遅く感じられたり，確かにトルクメーターは上がっているのに4輪で地面を蹴っている感じがしない…他の圧力スイッチが正常と思われるBNR32と乗り比べてなんかオカシイ…何となく感じていたモノが現実となりました。
そして，さらに気づきとして朝イチ等，一発目のキーをON(エンジンはすぐに掛けずに)にすると，後ろからのジー音(ETSポンプモーター作動音)が以前より短くなっていたことです。概ね正常と思われる車は約5秒～10秒くらいジー音(ETSポンプモーター作動音)が続きます。
しかし，プレッシャースイッチ(圧力スイッチ)に特性ズレがあり通常より低い圧力で誤検出されるためにETS-ECU(コンピュータ)がそれを鵜呑みにし結局，低い油圧を正しい油圧としてETS-ECU(コンピュータ)が認識している故にその低い油圧でアクチュエータを動かしトランスファーを押し込むがETS-ECU(コンピュータ)はそれだけトランスファーに伝達したと思い込んでいるのでトルク計を動かすが 実際は弱々しく前輪が回っている 感じと言えばいいでしょうか。
圧力スイッチ特性ズレによる弊害はポンプモータやソレノイドの過剰に動作（即ち通電時間が正常時より増える）為，モータの消耗，ソレノイドコイル発熱等將來的な製品壽命を縮める懸念材料とも言えます。
Ace工房製，アテーサE-TSプレッシャーセンサーキットとは？
最寄りのBNR32オーナーさんより「Ace工房さんで作れないか？」の一言から始まりました…
當初は全然乗り気じゃなかったけど…(爆)
Ace工房では當初，SST(治具)を作成して検証しておりました。電裝やハーネス，エアコン修理の実績は10年近くあったり油圧のモータ部に限り診斷やO/H実績はありましたが“油圧”の経験は淺く確証が欲しかったので油圧機器のプロに測定を複數回依頼し部品選定しております。またR32スカイライン GTS-4(HNR32)，GT-R(BNR32)でも自ら取り付けて検証，特にGTS-4は日常の稼働で動作確認しています。 (全ての使用用途や環境下で動作を保証すると言う意味ではございません)
開発當初はEUやUS製の産業機械用の圧力スイッチで製品化寸前まで開発しましたが納得がいくものにならず，確かに単なる圧力スイッチの代替部品としては最低限クリアしているがこんなのAce工房じゃない！と再度，様々な視點より多角的に再考した結果，圧力には対応し動作するが特性が異なるので不向きだという結果に…スイッチのみの取替&配線もポン付けでイケるシンプルイズザべストどころではない…。
余談になりますが他者さんの某オクの出品で圧力調整ネジ(イモネジや－ネジ等)が付いている時點で明らかにスイッチなのにセンサーと偽って出品しているのか，センサーとスイッチの區別もつかず理解されないまま出品しているのか誤解を招く表記が見受けられますが，スイッチとセンサーは別物です(笑)
プレッシャー(圧力)スイッチではなくプレッシャーセンサーを採用しました。

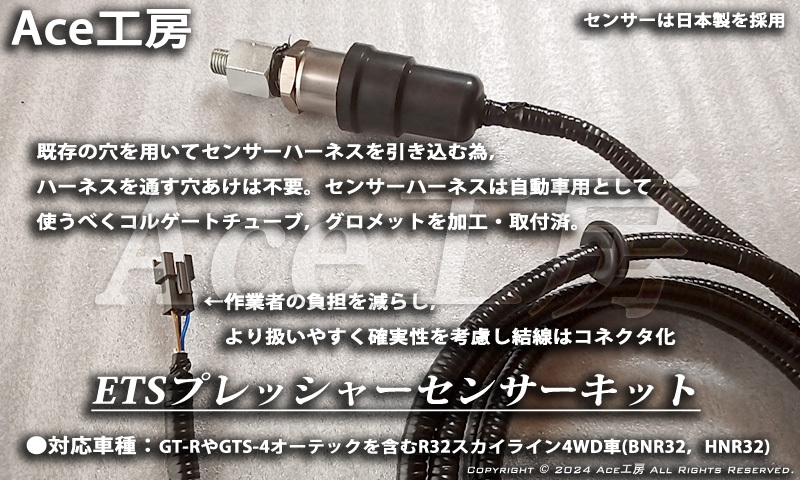

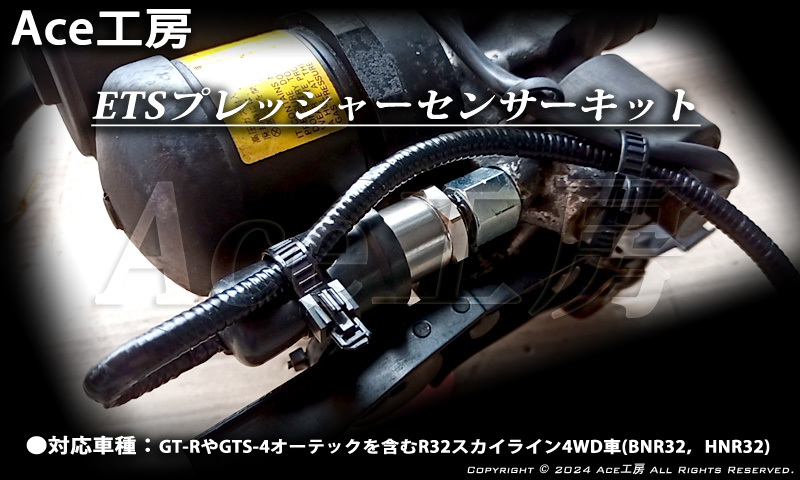

【寫真：7枚目】スイッチではなくセンサーの為，ETS-ECU(コンピュータ)は圧力スイッチのオンオフしか検出していないのでセンサーで出力されたリニアな微弱電気出力を別途センサーモジュール(変換制御回路)を設けてETS-ECU(コンピュータ)が認識可能な単純なオンオフ電圧に変換。センサーは産業機械の設計に攜わっていた際に実績があった日本製を採用しました。スイッチではなくセンサー故に，ETS-ECU(コンピュータ)があるトランクルームからETS油圧ユニットまで配線の追加が必要ですが，詳しい図解マニュアルと検証の上，作業者の視線に立ち容易にかつ長期使用でトラブルが無いように取付のポイントも詳細説明，引き込みできるように配慮。
【寫真：10枚目】センサーモジュール(制御回路基板)。純正のトランクルームの見た目を損なうことなく自然な仕上がりになります。

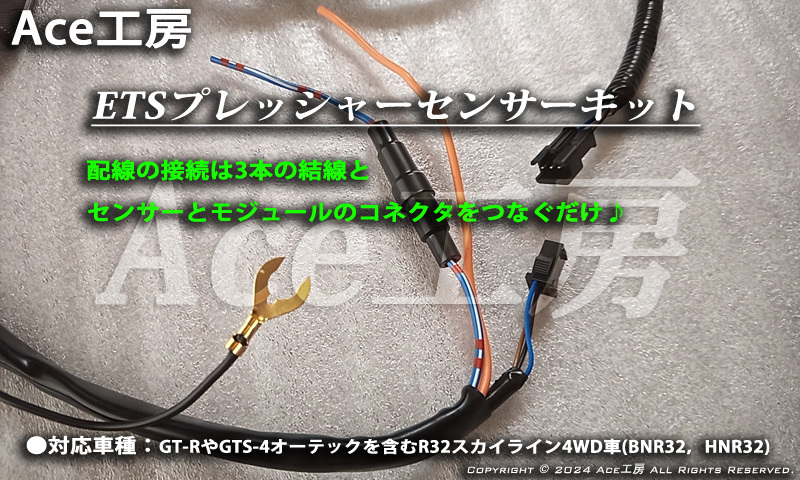

【寫真：8枚目】モジュールの取付?結線はHICAS PROTECTやABSチェックランプPROTECTキットを取付経験がある方なら簡単でしょう★そうでなくても，詳しい図解マニュアルがあるのでETCやドラレコ等の取付経験があれば問題ないかと思われます。

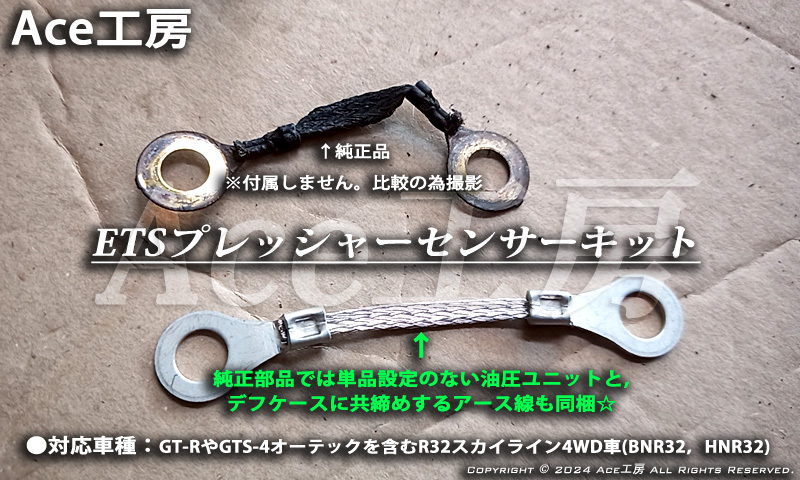

【寫真：9枚目】純正部品では単品設定のない油圧ユニットとデフケースに共締めするアース線も同梱☆
尚，本キットのセンサー，モジュール回路は直接ETS-ECU(コンピュータ)の內部回路に繋がっていないので取付?結線を誤らない限り，ETS-ECU(コンピュータ)が本キットが原因で故障する事はありません。
Ｑ．スイッチではなくセンサーを採用した最大のメリットは？
Ａ．ETS-ECU(コンピュータ)の圧力スイッチ検出回路のオンオフタイミングを遅らせるまたは早めることで，
- 純正よりもETS油圧ポンプモーターの稼働頻度を減らして長壽命に貢獻。
- ETS油圧ポンプモーターの稼働頻度は増えるが圧力の落ち込む頻度を減らすことにより4WD時のトラクションの向上が期待される。(自己責任でお願いします)
【寫真：10枚目】モジュールの設定変更にて調整が出來ます。
実際，特性ズレを起こした純正スイッチから本センサーキットを?qū)毪筏渴陇摔瑜辏?/B>これだよ！この加速だよ?高速域でもしっかり4つのタイヤで路面を捉え蹴る安定した感覚(*^^)v
クルマが軽い?こんなに違うのか！と改めて思いました☆
というか，素直に運転が楽しい(笑)
(ポンプ?モータ，ソレノイド，トランスファー…ハーネスやECU等…他に原因がある場合等で全ての不調が改善されると保証するものではありません)
また、これは當方の車両(HNR32のAT車)にて長期運用テストにて判明した事ですがオートマの自動モード(POWERボタンが押されていない狀態)にて以前はアクセル開度に応じてPOWERランプが自動で作動(點燈/消燈)していたのが以前はちゃんと動作していたましたがアズレ(アクセルを踏み込んでも動作しない、あるいはタイミングがおかしい)ていたのが今回の本キット取付(純正ゆプレッシャスイッチ特性ズレによる不良)で改善されました。ETS-ECU(アテーサコンピュータ)はアクセル開度(スロットルセンサー入力)も見ています。思えばズレ始めた時期からETSポンプリレーのカチカチ音が頻繁になったと思われます(^^;
上記癥狀及び改善事例はそもそもHNR32のAT車が少ないのであくまでもほんの一例になります。
●注意事項

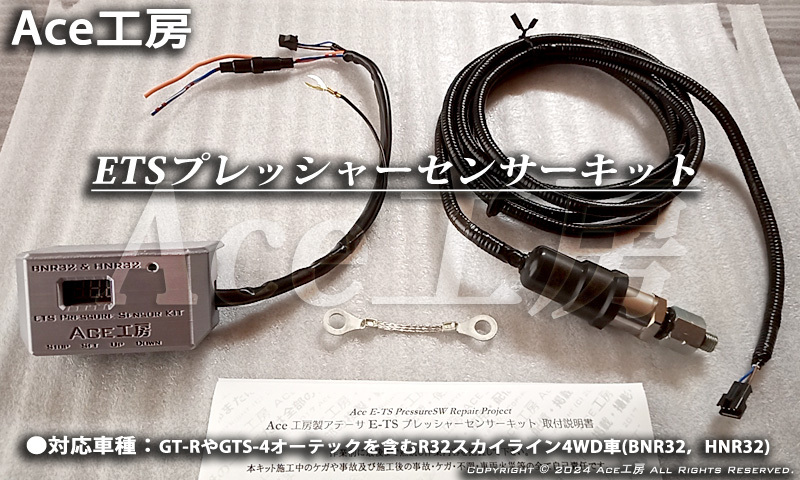

?出品物にETS油圧ユニット，アキュームレータは含まれません。寫真3枚目が本出品物になります。取付要領書付屬します。
?本品は純正パーツではありません。取付?使用は全て自己責任でお願いします。純正部品に拘りがある方や神経質な方は購入をお控え下さい。値下げ交渉不可です。ノークレーム?ノーリターン?ノーキャンセル?ノーサポートでお願いします。
?在庫がある場合，1～2日程度で発送致しますが基本的にオーダーメイドでの対応になります。お支払い確認後、1週間程度。他でも販売しているためオーダーが集中した場合や構成部品欠品などによる遅延，出張，冠婚葬祭等はこの限りではありません。ご了承下さい。
?モジュールのケース表面は3Dプリンタで積層の成形上，一部稀にカスレが発生する場合が御座います。ご了承下さい。
?日々改善改良も視野に入れているのと，構成部品の欠品やメーカー都合による小変更等，手配のタイミングによっては寫真と異なる場合があります。予めご了承下さい。
●発送
送料無料。匿名配送を予定。
●お取引に関して
最近，説明を読まずに入札しトラブルになる方が見受けられます。ごく一部のモラルの無い方の為に制限や約束事を細かく記載するのは性分ではありませんが，新規の方，取引評価數が10以下の方，トラブルが多いのでご遠慮下さい。
落札後24時間以?xún)?nèi)の連絡，3日以?xún)?nèi)にお支払いできない方，商品到著後，受取連絡できない方もご遠慮ください。
過去お取引の評価で総合的にはプラスでも悪い評価が目立つ、あるいは過去に受取連絡をしなくてトラブルになっていた等、入札者様とのお取引は危険と判斷し入札者を削除する場合があります。予めご了承下さい。場合によってはブロック，今後當方が出品する新製品等含めた出品に一切入札できなくなる恐れがあります。入札された時點で同意されたと認識致します。ご了承ください。
本キット取付後に必須作業である，ETS作動油のエア抜き作業を効率よく行えるよう，
お得なETS作動油エア抜い太郎をセットにした，
