3Dプリンタで自作した、シュミットカセグレン望遠鏡のピント合わせ?光軸修正に使用できる トライバーティノフマスク です。

マスクパターンは「第二改修版」です。

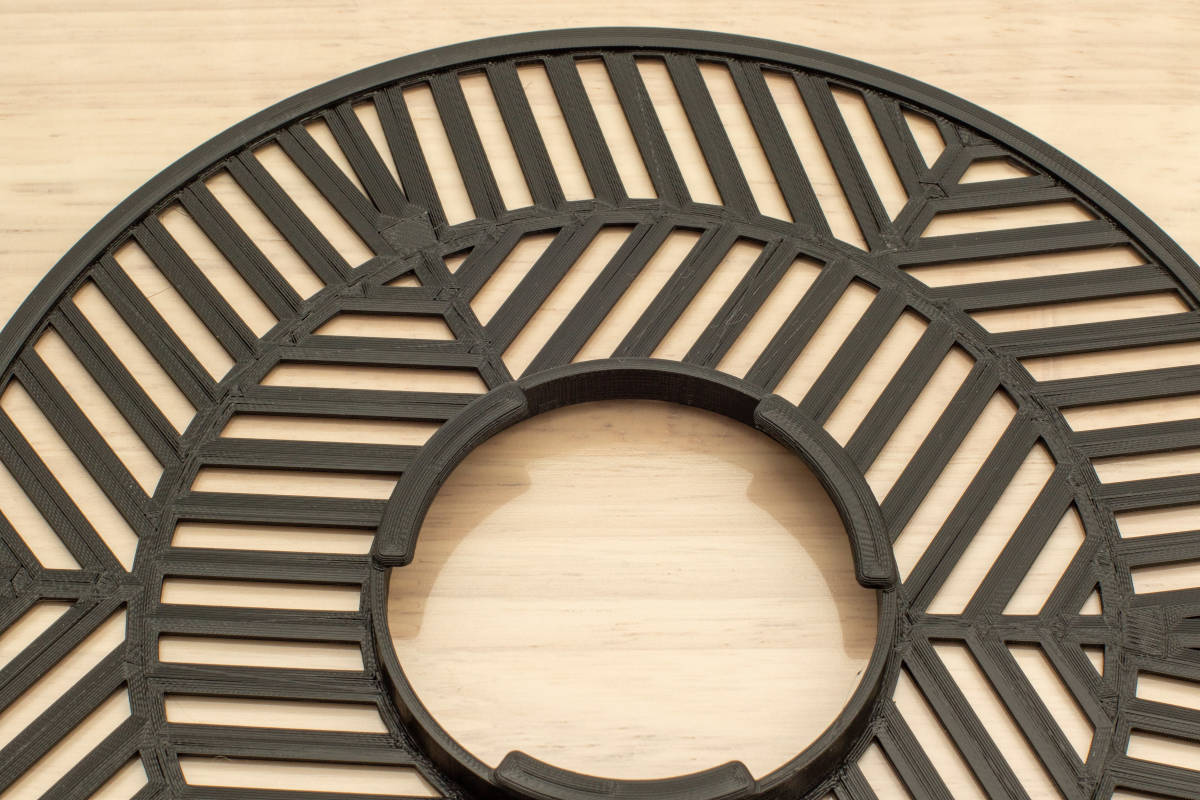

副鏡セルに引っかける爪を裝備しており、簡単に著脫できます。

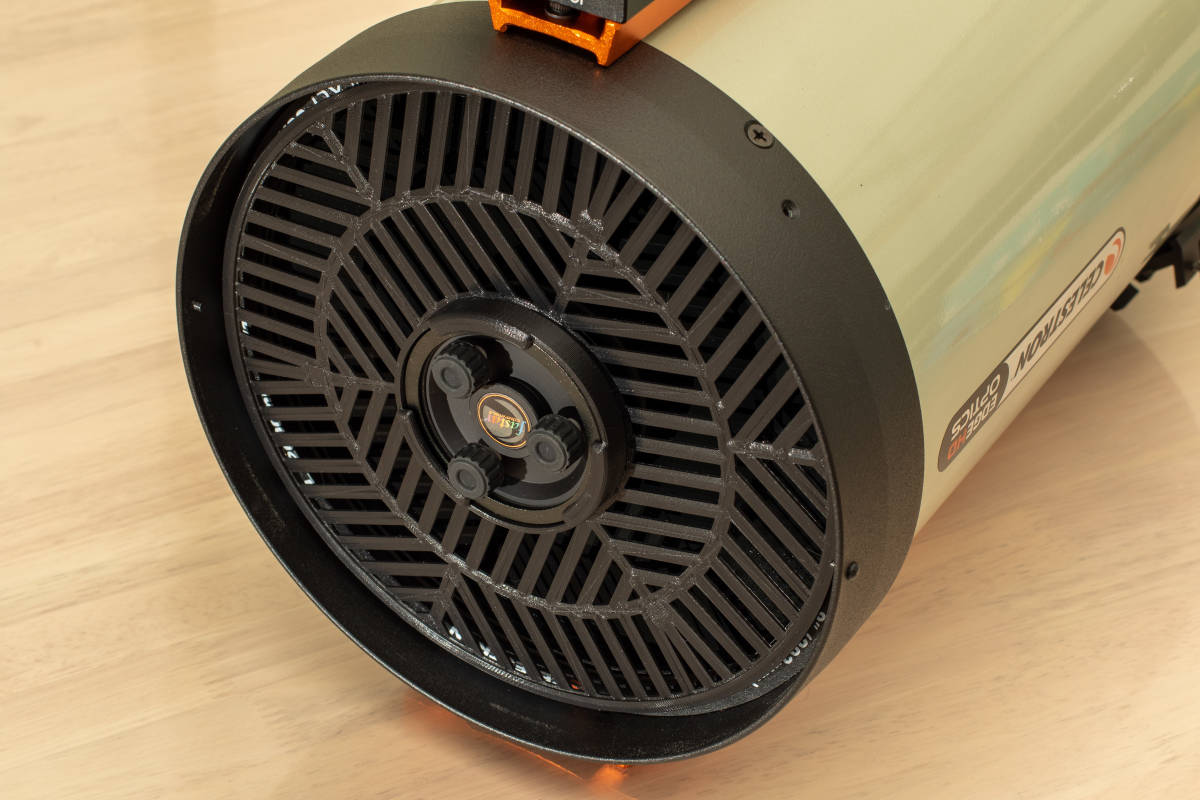

Celestron EdgeHD 800 用として作成しましたが、以前ご購入いただいた方から、現行の Celestron C8 (Faster仕様?) でも問題なく使用できるとの報告をいただいています。 ただし、(Faster仕様ではない?) 古いC8 では現行機より副鏡セルが5mmほど小さい65.5mm程度のものがあるようです(舊C8専用のトライバーティノフマスクは別途出品しています）。

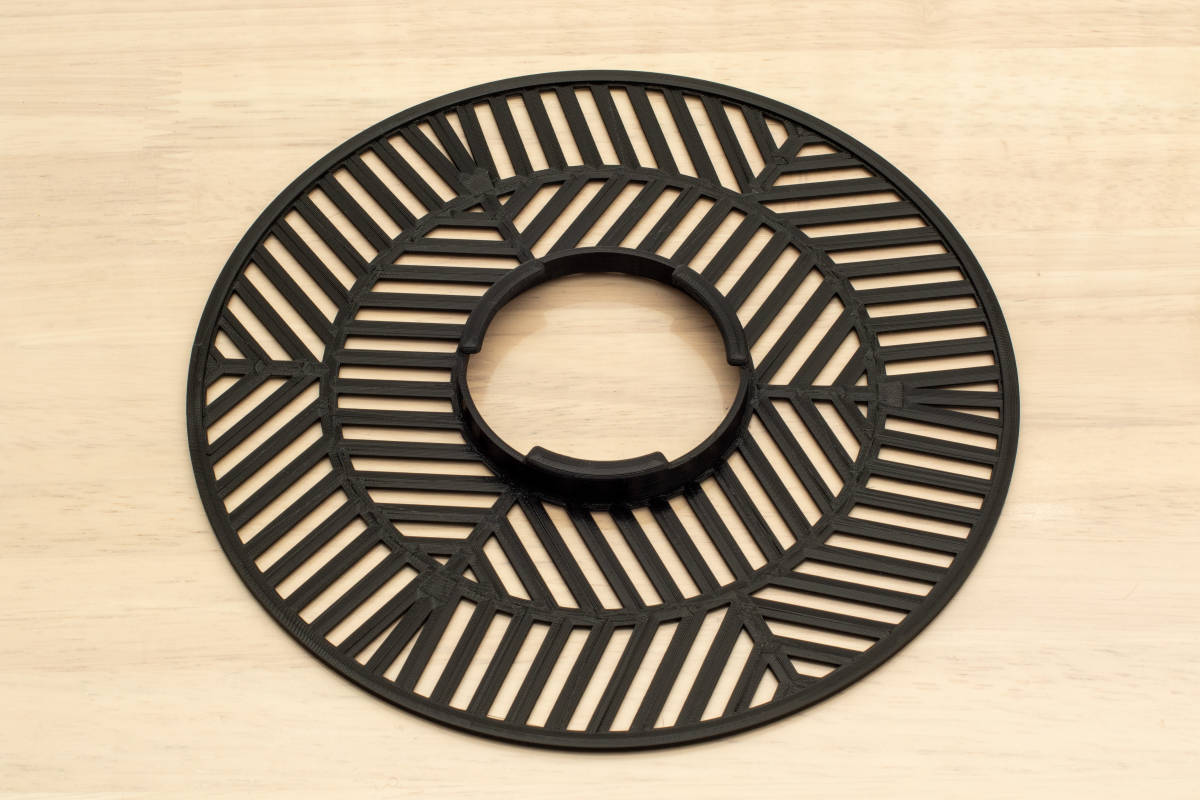

本品の設計上のサイズはマスク全體の直徑が215mm / 裝著部分のハブ內徑は 70.8mm です。お手元の鏡筒をご確認の上、入札お願いします。

鏡筒內徑が215mm以上、副鏡セル直徑が68mm～70.5mm程度であれば、前記3機種以外でも裝著できるかと思います。

家庭用3Dプリンタでの出力ですので、積層痕や充填不足による微少な隙間、バリなどが若干殘っていることをご了承ください(大きなバリは除去しています)。 これらは、ピント合わせ、光軸あわせの精度には影響しません。

5枚目の寫真はこのマスクを使用した際の星像です。上下方向の光條が、のこり2組の光條に比べて偏っているのが分かります。光軸が合っていない狀態を示しています。
