自作品です。

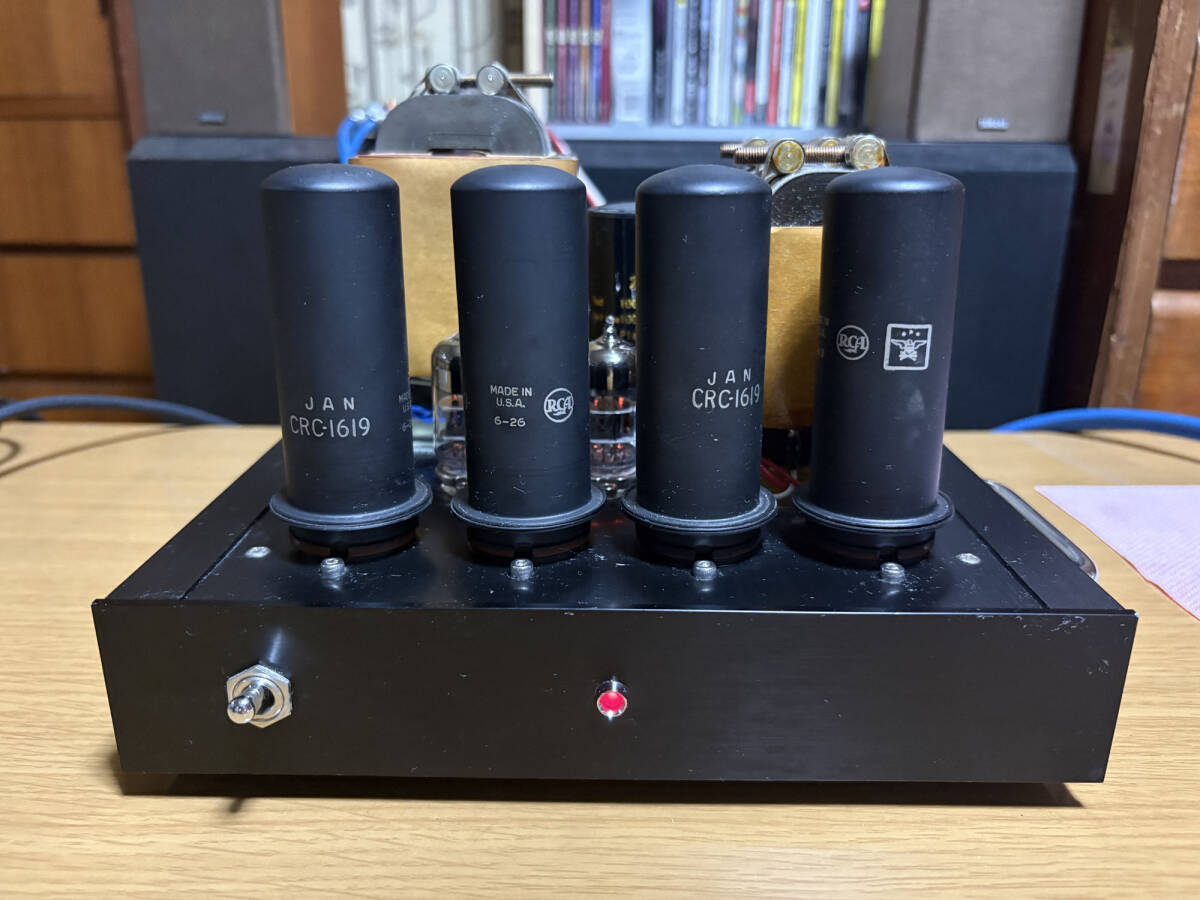

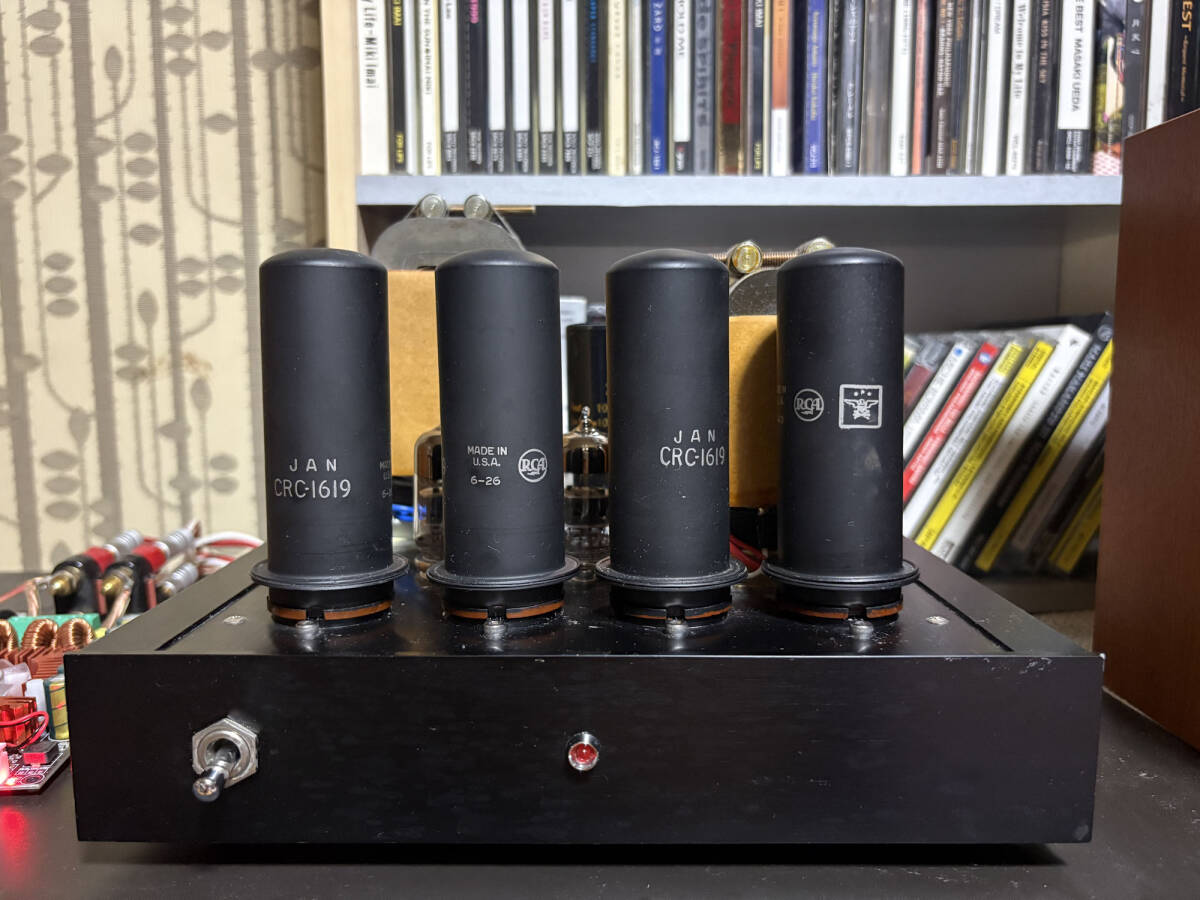

1619は直熱型の5極メタル管です。メタル管のせいでしょうか？人気が無いですね。
作例も少ないですが良い球だと思います。

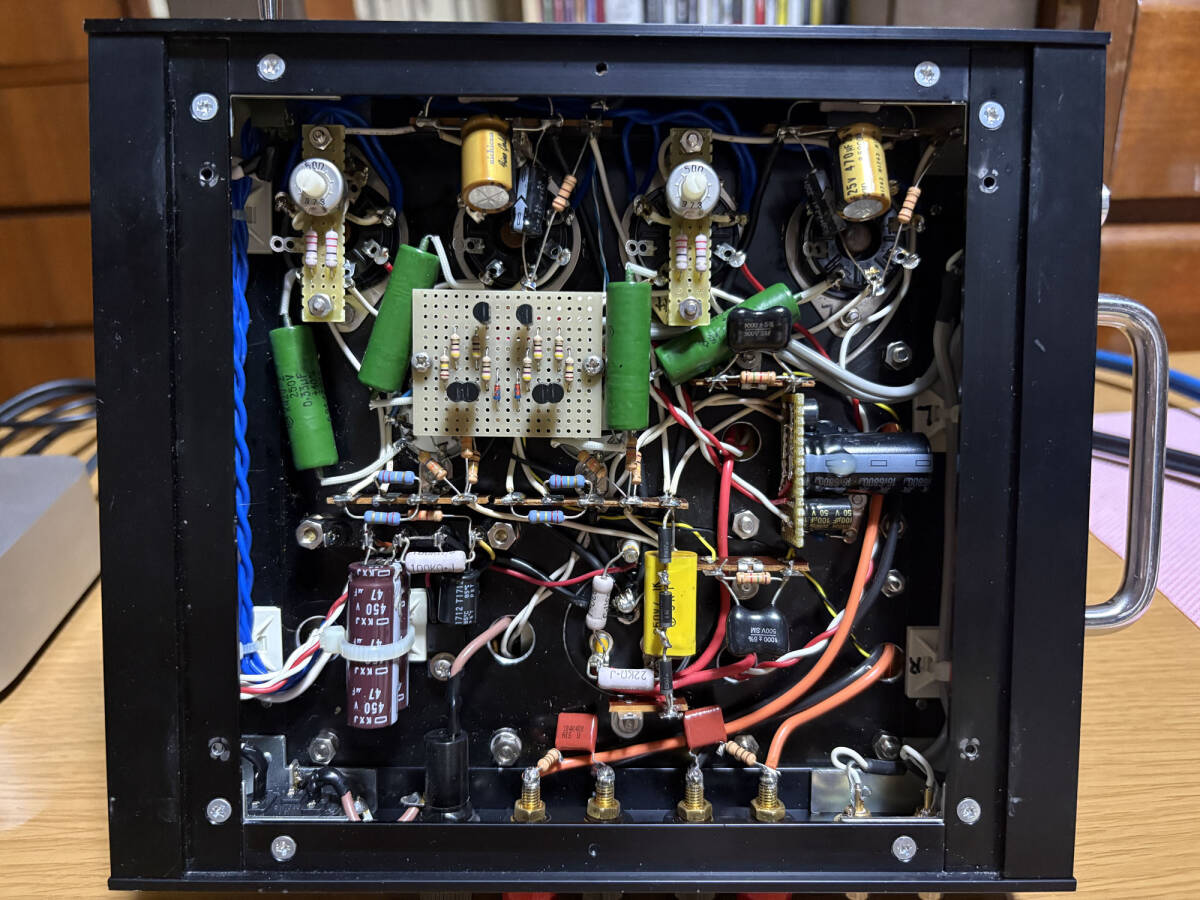

初段は2SK117の上に6N2Pを載せたカスコード差動増幅回路にて電圧増幅と位相反転を行い、プッシュプル構成の1619を駆動します。
動作はAB級寄りのA級動作です。
出力は10W(歪率2%)ほど得られますので自宅で普通に聴く分には全く不足ありません。
周波數特性は大體3.4hz～130khz(-3dB)と十分に広帯域です。

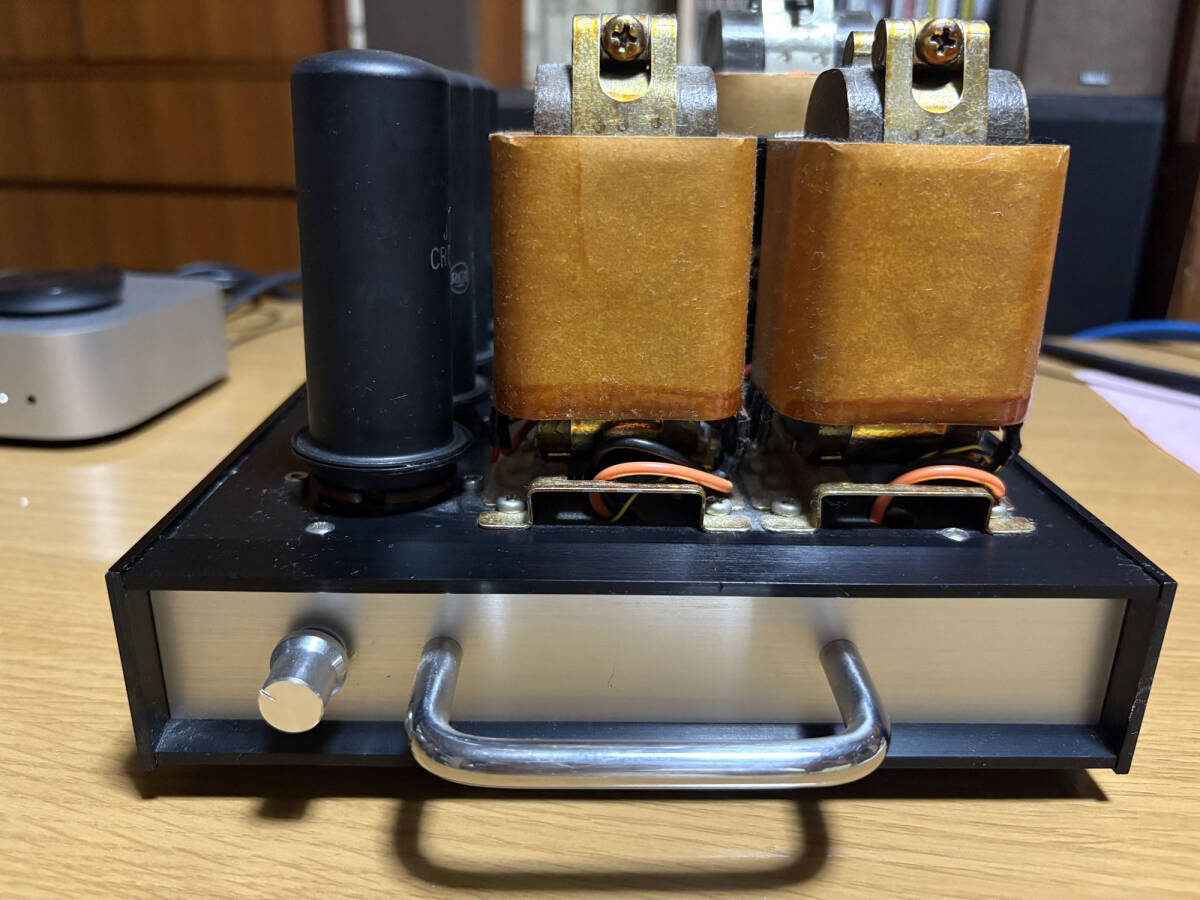

右サイドにボリュームがありますので機器直結で使用できます。
幅２６０ｍｍ 奧行２３０ｍｍ 高さ１７０ｍｍ 重量５．８ｋｇ
カップリングコンデンサにオイルコンデンサを使用しています。
中々凝って作ったアンプです。小さくて何処にでも置けるのでちょっと売ろうか悩んだアンプですが斷捨離中につき手放します。
売り切り、激安からの出品です。
どうぞよろしくお願い致します。
（2025年 8月 28日 21時 34分 追加）
出力インピーダンスは1.6から1.7オームくらい、8Ω負荷で使用するとDFは5程度になります。

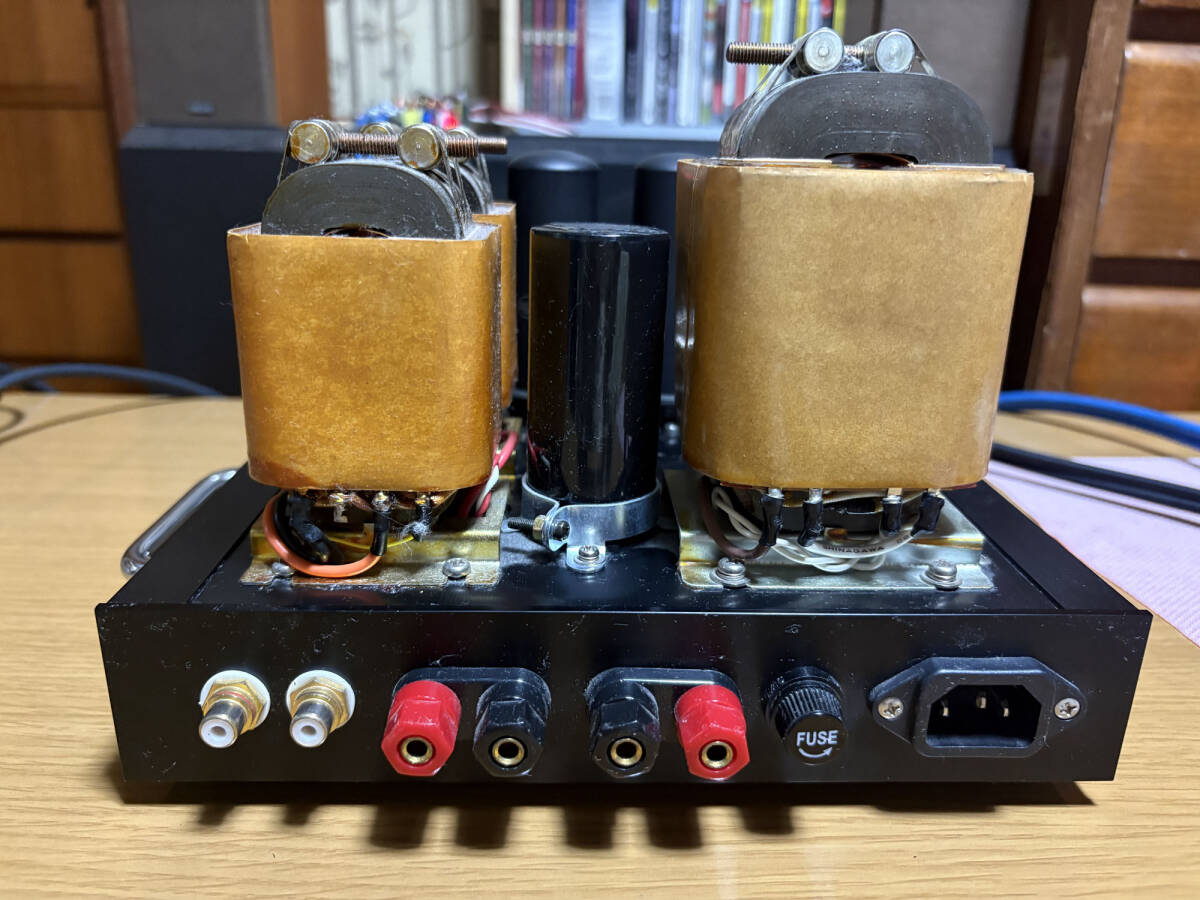

出力トランスには4,8,16オームのタップがありますが8オームタップに接続されています。
4または16オームタップへの繋ぎ直しは一旦トランスの止めねじをはずして作業スペースを確保した上で繋ぎ直す必要があります。
そこそこ手慣れた方でないと難しい作業かもしれません。
直熱管アンプなのでハムバランサーがあります?，F(xiàn)狀最適點に調整済みですが経年で調整がずれてハムが気になるようなったらご自身で調整してください。
ハムバランサーは５０オーム1/2Wサーメットタイプを使用しており大変小型です。
２管合計60mAのプレート電流が流れます。最悪條件で0.06^2*25=0.09Wの電力消費となります。これは0.5Wまで十分に低い値です。
