●カタナ乗りのかた、「スクリーン固定部よりのひび割れ」???あれに悩んでいらっしゃるかたは少なくないと思います。當方にも何度かご相談がありましたので、色々と試した結果、割と感觸の良い対策ができましたので、同様の部品を出品いたします。



●ネット上を見回すと、皆様あれこれ工夫されているようで、ホームセンターでゴムブッシュを買ってきてそれを挾んでボルト止めするというのが多いようです。でも殘念ながら、それでは根本解決にはほど遠いのです。ゴムブッシュを厚くしても、ボルトの軸力を直接スクリーンに伝えたのではあまり意味は無いのです。鉄のハンマーに、薄いゴムを被せて叩かれたら痛くないか？痛さのやわらぎは期待ほどではないのが、想像しただけでわかると思います。



●いわゆる、80年代のカタナGSX1100SやGSX750Sを?qū)澫螭趣筏坎科筏扦?。落札者様より２５０カタナや４００カタナにも使えるとの情?bào)をいただきました。その他車種でもスクリーンにあいている穴徑がΦ８ミリで、使用するビスがＭ５（５ミリボルト）ならば使用できると思います。



●純正部品は、薄いゴムブッシュと淺いワッシャーを介してボルト留めする構造になっています。強く締めるとスクリーンに負荷が掛かり、ひびが入ってしまいます。當方の知人には、新品のスクリーンを裝著時に、一発でひび割れスクリーンにした強者（？）もいらっしゃいます。



●純正狀態では、適度な力で締めたとしても、経年劣化でゴムブッシュがヤセてしまい、それに伴う振動増加によりひび割れが発生するというケースもあるようです。どうも構造的な問題とも思えます。

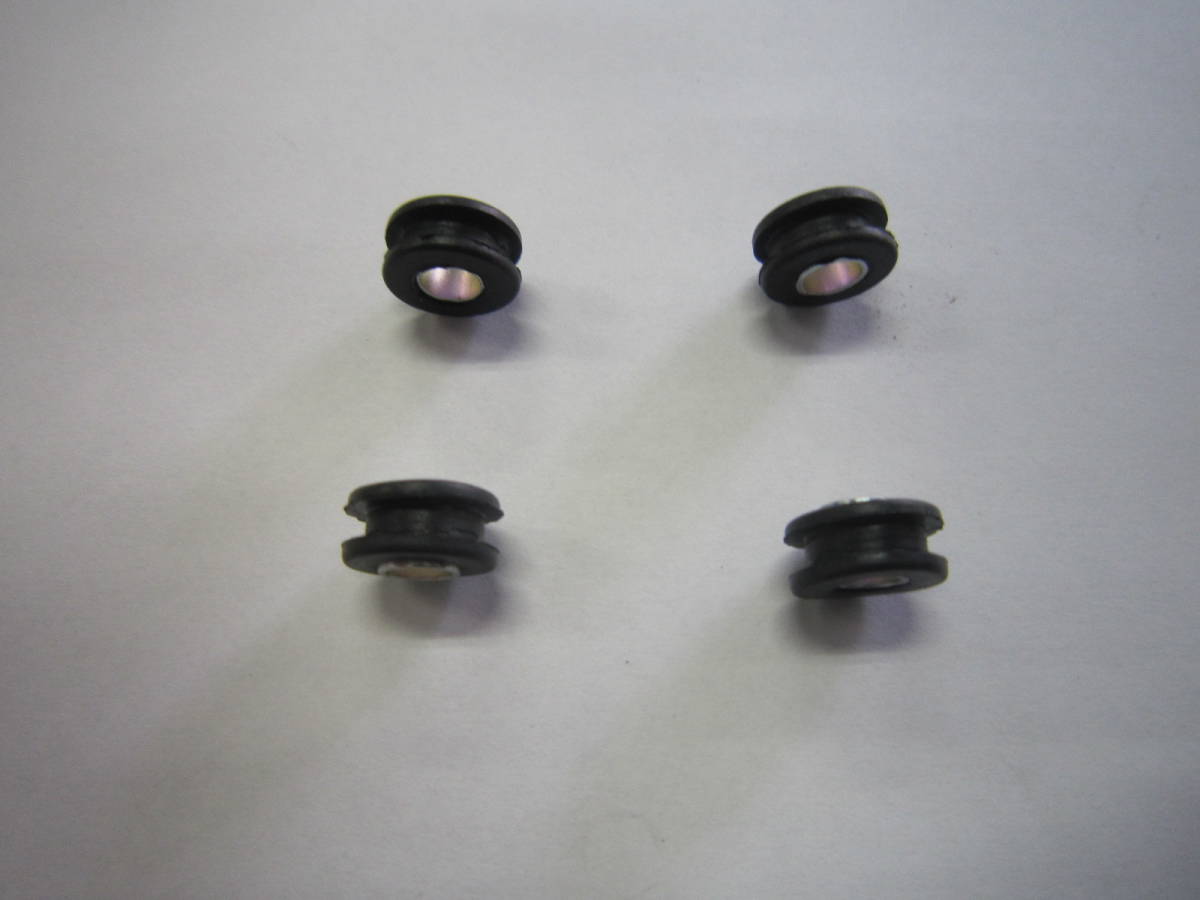

●當方で供給するのは、片面ゴムブッシュではなく、スクリーンの中に挾み込む形のゴムブシュに変更し、ゴムブッシュを挿入後、內部にスチール製のカラーを入れ込む構造にしております。



●前記のような構造ですので、強い力で締めたとしても、ボルトの軸力は全てカラーが負擔しますので、スクリーン本體にボルトの軸力が伝わることはありません。ボルトはカラーを固定するだけで、スクリーンはゴムブッシュを介してフローティングしている狀態で半固定されます。（當然ですが、スチール製カラーがつぶれるほど締めるとか、ボルトが折れるほど締めるなど、チカラ加減のできないかたは問題外のハナシです）



●このキットを使ったからといって、未來永劫スクリーンにひび割れが発生しないというわけではありません?！?nbsp;リスクを軽減できる程度の部品 】と考えてください。同じ部品を使用して、當方にて裝著したカタナ、約１年経過かつ約１萬キロほど走ったかたがいますが、ひび割れは出ていません。（このかたは結構飛ばし屋なので、今までは１年でひびだらけでした）



●部品詳細に大まかな數値は記載しておりますので、參考にされてください。細かい數値がキモなのです。何度も試行錯誤して得られた數値ですから、コピーされて猿マネされるのはシャクですからねぇ。



●すでに當方の手で、數臺のカタナに裝著実績がございます。大変好評いただいております。



●消耗品と考えてください。ゴムブッシュが甘くなってきたら交換してください。高いスクリーンを守るためなら、安い投資だと思います。



●當然ですが新品?未使用品です。



●価格はゴムブッシュ４個?カラー４個のセット価格です。複數セットをご希望のかたは、決済前にメッセージをください。特にご指示がない場合は各４個を入れた１セットを発送します。



●出品物は純正品ではありません。社外部品です。



●ゴムブッシュについて 外徑：約12ミリ 溝部徑：約8ミリ 厚さ：約6ミリ



●カラーについて カラー內徑：約5ミリ 長さ：約6ミリ



※各寸法は、コピー防止のため大まかな數値です。この寸法でマネしても良い結果は出ませんのでご注意ください。



●純正設定のワッシャーとブッシュを撤去してください。畫像の部品図、２１と１９の部品です。２０のボルトは再使用しますが、腐食がひどかったりする場合は交換してください。



●スクリーンの穴徑が約Φ８ミリであるかを確認してください。社外品などは穴徑が小さい物もあるかもしれません。その場合はゴムブッシュを入れてみて入るようならオッケーですが、入らないようならΦ８ミリに拡大してください。拡大しすぎるとガバガバになりますので、ゴムブッシュがキッチリ入る程度までの拡大にとどめてください。穴徑がΦ９ミリ以上になっているスクリーンには使用できません。（固定ができません）



●先に出品物のゴムブッシュのみをスクリーンに入れてください。（カラーを組んだ狀態では入りません）入れたら両面のフチ（ミミ）が、キレイに両側に出ていることを確認してください。入れにくい場合はシリコングリスなどを塗ると組み込みやすくなります。（ゴムを侵す一般グリスは使用厳禁です）



●ゴムブッシュが正しく入ったら、カラーを挿入してください、ややキツ目に設定しています。これも入れにくい場合はシリコングリスを塗ると挿入しやすいです。



●４個ともゴムブッシュ?カラーが組み終わったら、部品図面２０の純正ボルトにて、スクリーンを適切なトルクで締め付けてください。強い締め付けが可能になるのですが、過大なトルクで締め付けるとカラーやボルトが破損します。常識的な締め付けトルクでご使用ください?！赋ＷR(shí)的なトルク」がよくわからないかたは、バイク屋などに交換を依頼されてください。



●難易度はさほど高くない作業ですが、整備作業を全くやったことのないかたは、プロにまかせたほうが良いと思います。
