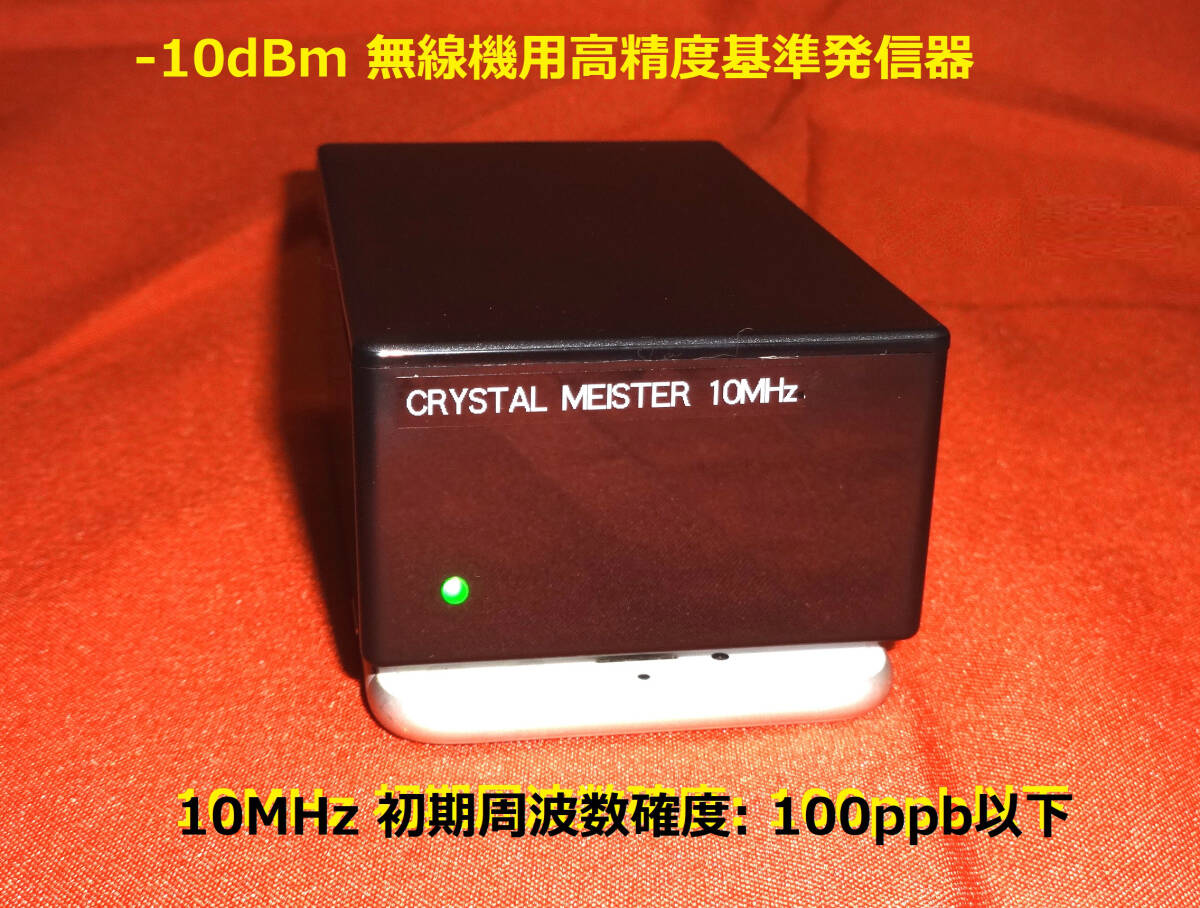

-10dBmレベルの無線機用10MHz OCXO高精度基準発振器です。

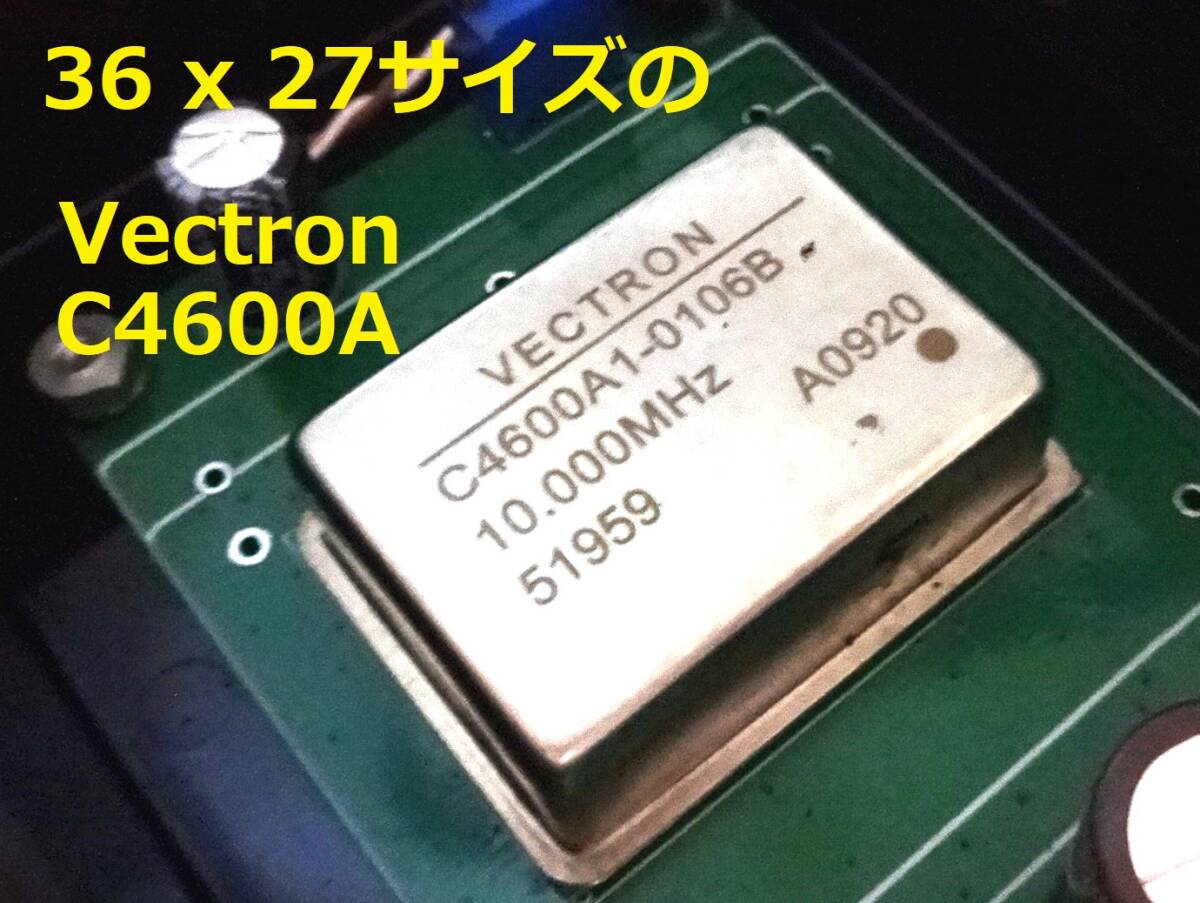

一つ上位のOCXOとして定評のある36x27サイズのVectron製C4600Aを使用しています。
OCXO(恒溫槽)の基本性能は槽の大きさと加熱能力の大きさにより基本的に決まります。
外界の溫度変化の影響を排除する熱容量により槽內溫度を高溫の一定値に保持しますので、36x27サイズの大型槽と3.5Wの加熱能力により初期周波數確度：±100ppb以下 (Vs：±5%、負荷：±5%)を?qū)g現。大変に高精度です。
本機は10.000 000 0MHzの基準周波數発振器ですが、この基準周波數は無線機などでは多くの場合もっと高い様々な周波數の基準として使われます。
例えば1.2GHz帯では120倍の高い周波數の基準となりますが、その場合、10MHzでの僅かな周波數誤差や安定度も120倍に拡大されることになります。
少しでも周波數精度と安定度の高い基準器が求められる所以です。
基準器ですから、周波數の正確さ第一。
本機は大型36x27サイズと加熱能力の大き恒溫槽により、一つ上位の周波數精度と安定度で無線機の周波數基準として威力を発揮します。
基本性能に優れた本機は以下の特徴を持っています。
★ 初期周波數確度：≦±100ppbのOCXOと精密な周波數校正による10.000 000 0MHz

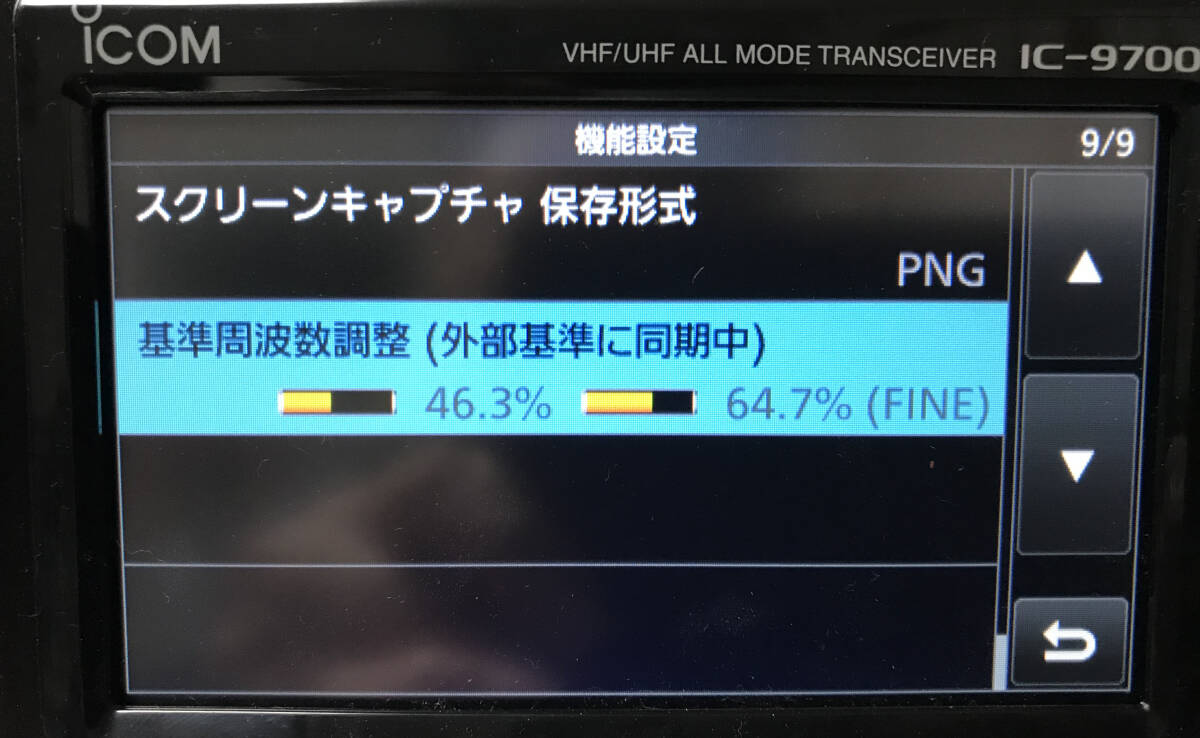

★ -10dBmレベルにより直接IC-9700等の無線機に接続可能
★ 出力レベル 0dBmも指定可能???Kenwood用です。ご落札時にご指定ください
★ GPSDOへの後日グレードアップ?プログラムもあります???更に1mHz桁以下の精度を目指す方に
★ 10MHzバンド?パス?フィルター內蔵 ??? 帯域外の不要周波數成分を除去したきれいな正弦波です
★ 電源フィルター回路內蔵 ??? 接続したACアダプターのノイズの影響を大きく低減します
★ 電源正負逆接続防止 ??? 逆接防止ダイオード內蔵なので安心です
出荷前に24時間のウォームアップ後、GPSDOの基準周波數10.000 000 000MHzで校正、周波數設定した上でお屆けします。
安定化された12VのDC電源を接続すれば正確な10. 000 000 0MHzの基準周波數が得られます。
本出品にはACアダプターは含まれておりません。
市販のDC 12V 0.5A以上の安定化電源が使用可能です。 DC 12Vで0.5A以上の安定化されたACアダプターであれば、一般のスイッチング式、GaNタイプ、USBタイプ、いずれもご使用になれます。
仕様：

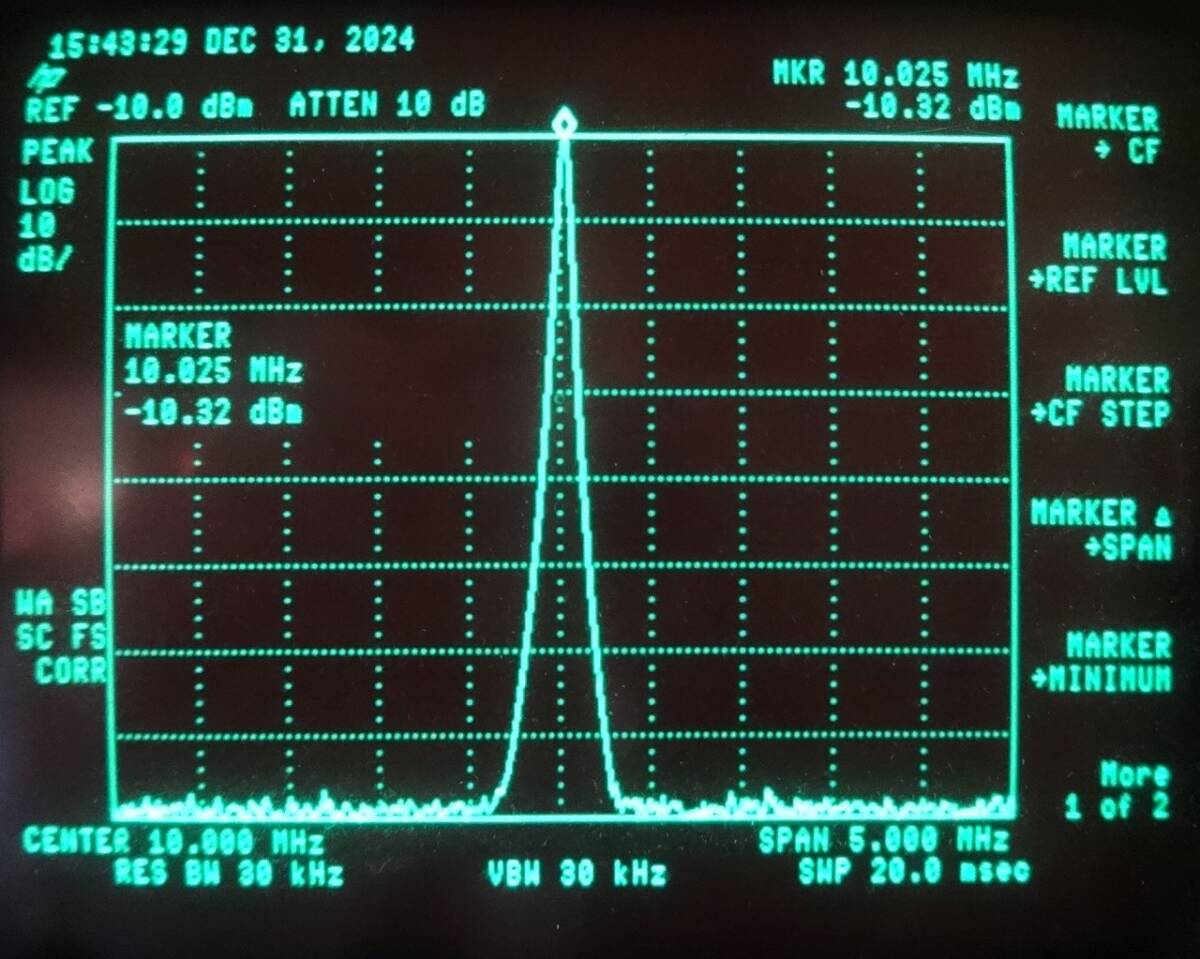

出力： 正弦波、-10dBm (50Ωに200mVp-p) ±2dB

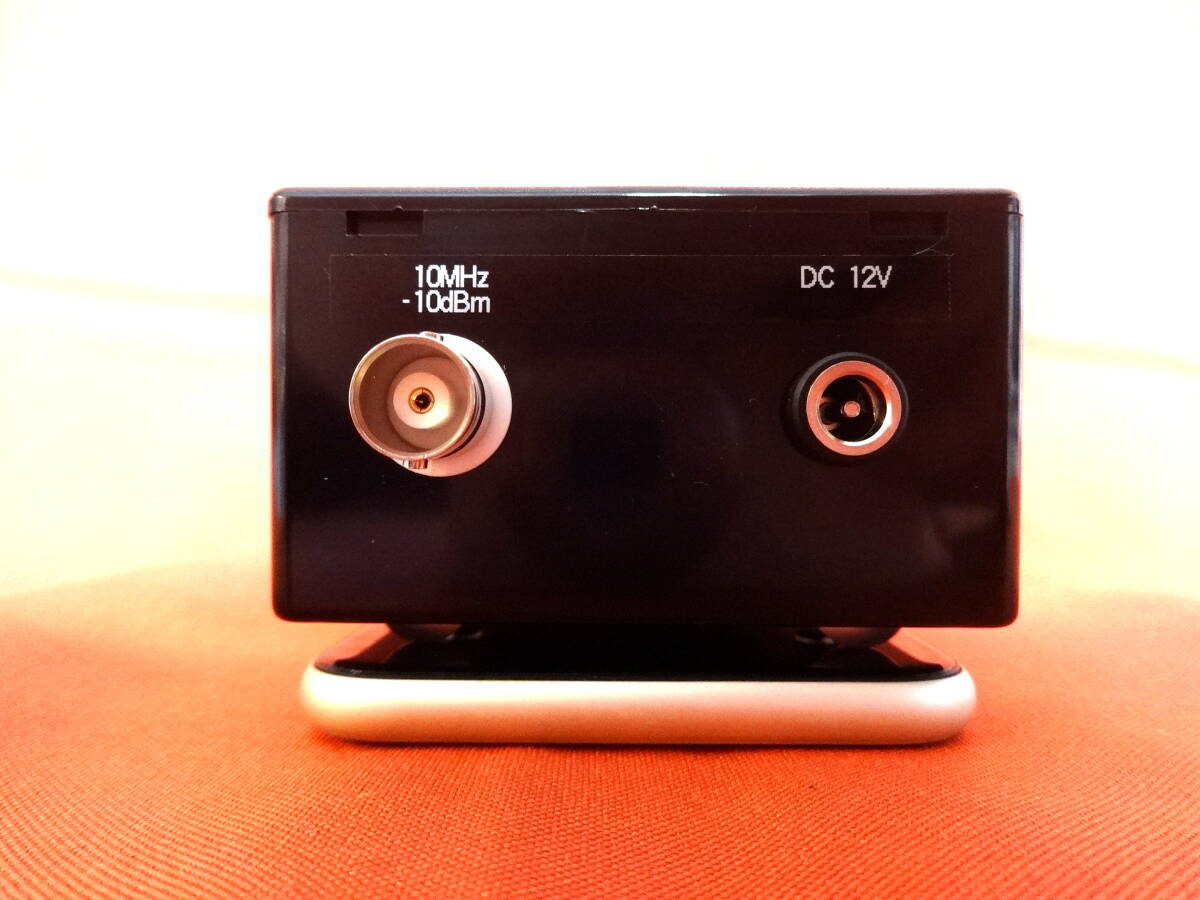

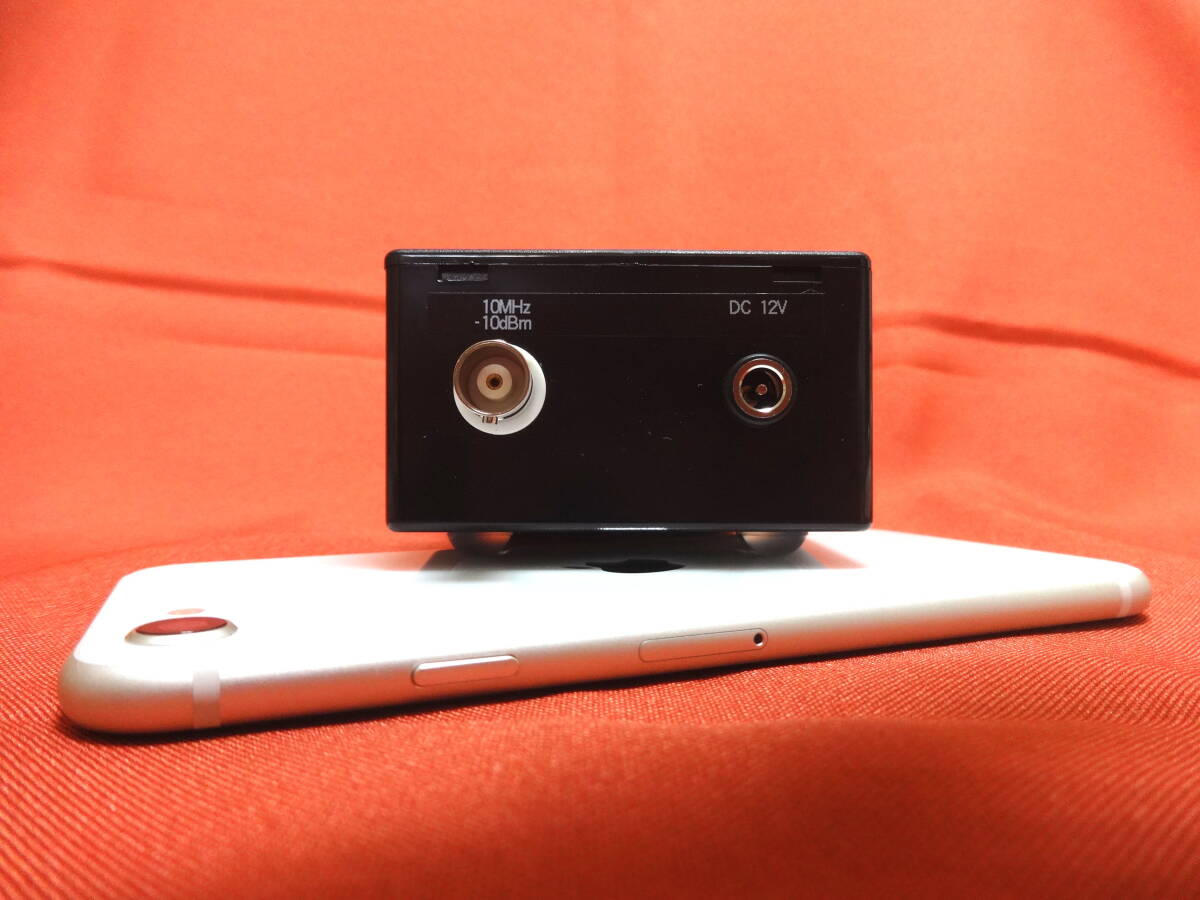

出力端子： BNC(メス)
必要電圧： DC 12V (11.5V～12.5V)
起動時電流： 約300mA、Oven (恒溫槽)加熱完了後： 約200mA
DCジャック： 內徑：2.1mm、外形：5.5mm、中心ピン：プラス
寸法： 幅x高さx奧行 70 x 40 x 125 (mm/突起物は含まず)
質量： 130g
発送法：
?定形外郵便： 450円
?レターパックプラス： 600円
?佐川宅配便： (850円～/地域による)
別売り機材のご案內：
?12V 1A ACアダプター (電気用品安全法PSEマーク付)： 880円
?出力レベル 0dBm (±2dB / Kenwood用) ： 無償 (落札時にご指定ください)
?50Ωケーブル 1m (両端BNCオス) ： 850円
?50Ωケーブル 50cm (両端BNCオス) ： 650円
?50Ωケーブル 50cm SMA(オス)-BNC(オス)： 650円
?SMA(オス)-BNC(オス)変換アダプター ： 350円
*別売り機材を同梱で発送いたします。必要な場合はご落札後にその旨をお知らせください。
ご注意：
本機の出品対象は寫真に寫っている本體のみで、標準狀態では電源アダプターは付屬しません。
性能と機能に影響しない範囲で細かな仕様などは変更となる場合があります。
寫真は使い回しております。
本機のOCXOは実績のあるユーズド品です。
OCXOやケースには細かなキズなどがあることもあり得ます。
ご不明點がありましたら、質問欄からお問い合わせください。
宜しくお願いします。
