新品LM317LM337正負(fù)電源キット（±1.25-±24V）
入力電圧：AC3ー24Vx2またDC5－34Vx2
出力電圧： ±1.25V―±24V調(diào)整可能(最高出力電圧はAC入力電圧により異なる。)
出力電流：最大出力電流1.5A
基板サイズ：85（長さ）x 60（幅）
キットの出品で、落札者は自分で半田をつける必要があります。

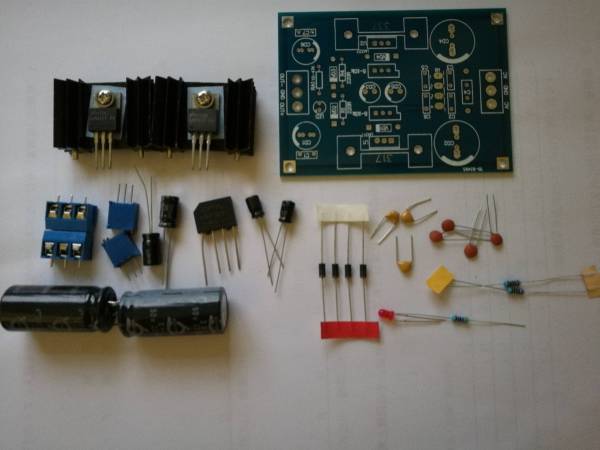

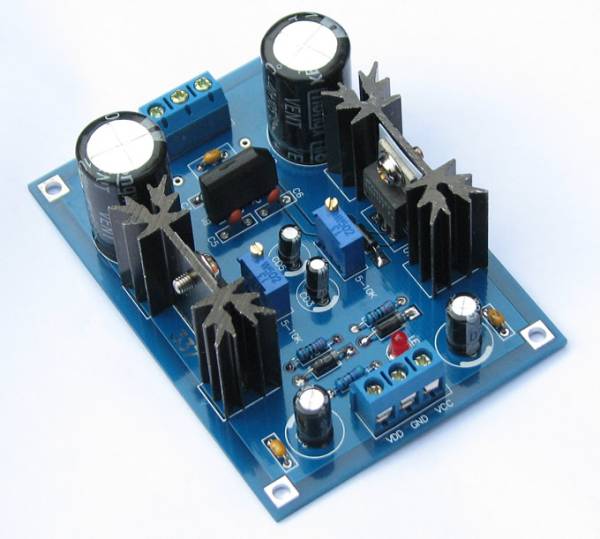

1枚目の寫真は完成後の狀態(tài)で、キット部品は2枚目寫真の通りです。
三枚目寫真は參考回路図です。
使用部品リスト
1、LM317 ： 1
2、LM337： 1
3、ヒートシンク：2
4、三極端子臺：2
5、可変抵抗5ｋΩ： 2
6、固定抵抗220Ω、1/4W： 2
7、セラミックスコンデンサー104：3
8、積層セラミックスコンデンサー103：4
9、電解コンデンサー35v 2200uF ：2
10、電解コンデンサー25V 100uF: 2
11、電解コンデンサー50V 10uF: 2
1２、ブリッジ整流ダイオード： １
１３、ダイオードIN4007:4
14、発光ダイオード；１
1５、発光ダイオード保護抵抗４７ｋΩ；１
1６、、PCB基板：１
注意：ロットの違いにより 基板の色は寫真４と５の緑色となりました。ご注意願います。
手書きの參考回路図と出力計算式の紙をお付けいたします。
発送方法と送料：ヤマトネコポス全國一律230円。
（2025年 2月 8日 22時 40分 追加）
注：安いパーツですので、汚れがあり、気にする方の入札を控えてください。
