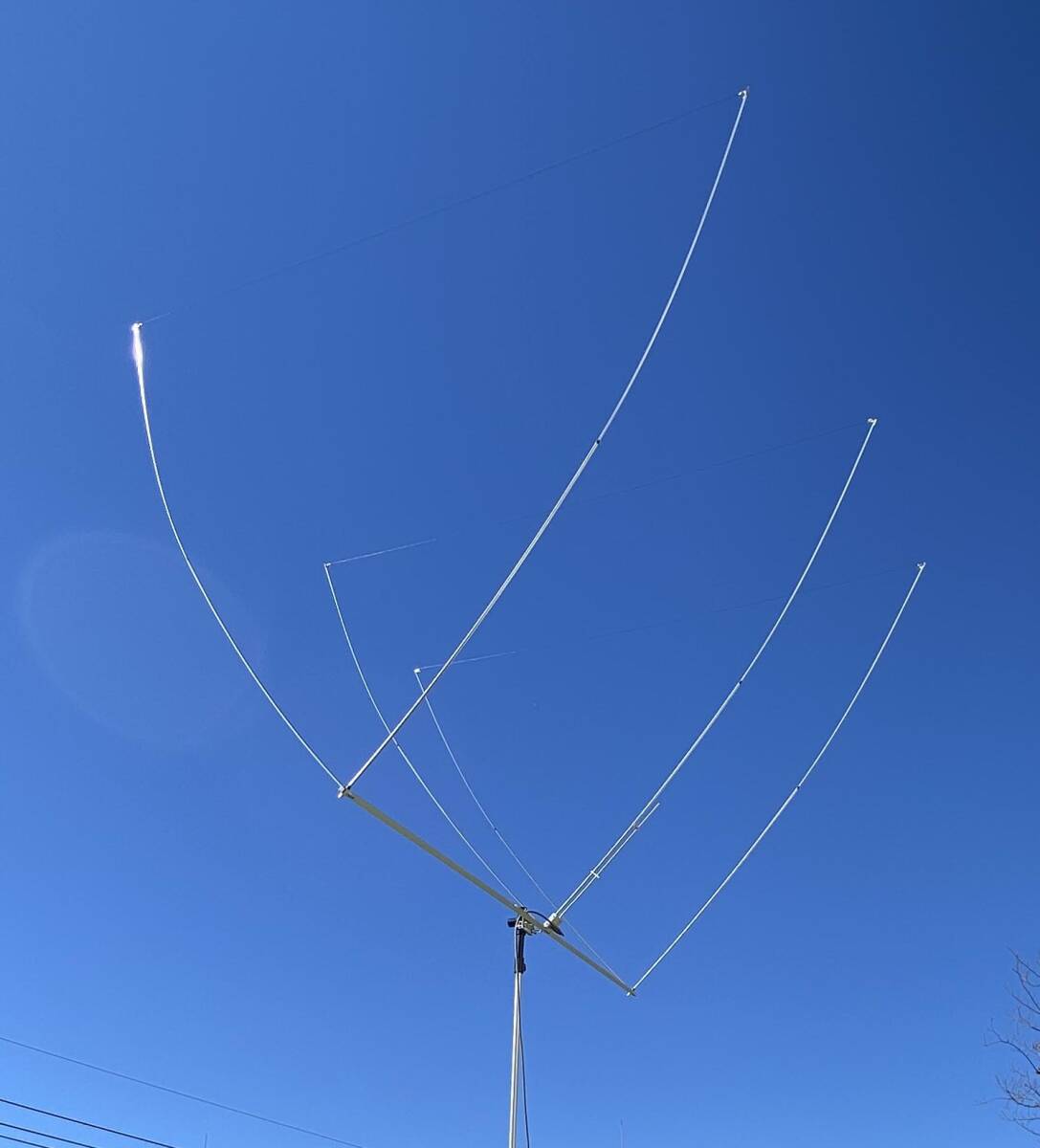

本品は移動運用を目的に製作したもので質量は約1100ｇと超軽量です。

組み立ては簡単、付屬の組み立て図に従い各エレメントを差し込み、水平部にステンレス?ワイヤーをクリップ(色分け)で挾むだけです、約3～5分で完成します。

後は送受信機からの50Ω同軸ケーブルを直接本アンテナのMR型コネクタに接続するだけでバラン等不要です。

本アンテナはガンマーマッチ型で通常ガンマーマッチの場合バリコンを使用しますが、本アンテナではアルミパイプの中に同軸ケーブルのインナー線を差し込み、

その容量を利用してマッチング取っています。

本アンテナのブーム長は2ｍですが、1ｍ長の角パイプを２本繋いで攜帯を容易にしています。

利得は八木4～5ele相當で9dbi位あると思います。

また八木アンテナに比べ同一高さにおける打ち上げ角が低く遠距離通信には有利だと言われています。

組み立て後の調整は不要です、また最も使用する周波數(SSB,CWバンド)を中心にSWR等の調整をしてあります。（アナライザー寫真參照）

主な仕様

 型式：フルサイズ 3エレメント?デルターループ型

 SWR：49.9～50.5MHｚ 1.5以下、50Ω ガンマーマッチ M-Rコネクタ

 許容入力：CW 100W 以下

 エレメント：7φ、5φアルミパイプ および ステンレスワイヤー、ブーム長は2ｍ(15mm角アルミパイプ使用)

 仕舞寸法：1ｍ

 使用マスト：22～43φ使用可(Uボルト32A）

  質量：約1100ｇ



本品の固定として長期使用は対候性等で不向です。手作りのため擦り傷等有ります。

移動運用等で使って頂ける方の入札をお願いします。

商品はヤマト宅配著払い(120サイズ)で発送いたします。

落札後、3日以內にお支払い頂ける方の入札をお願いいたします。
