※必ず自己紹介欄をご覧の上、ご入札お願いします

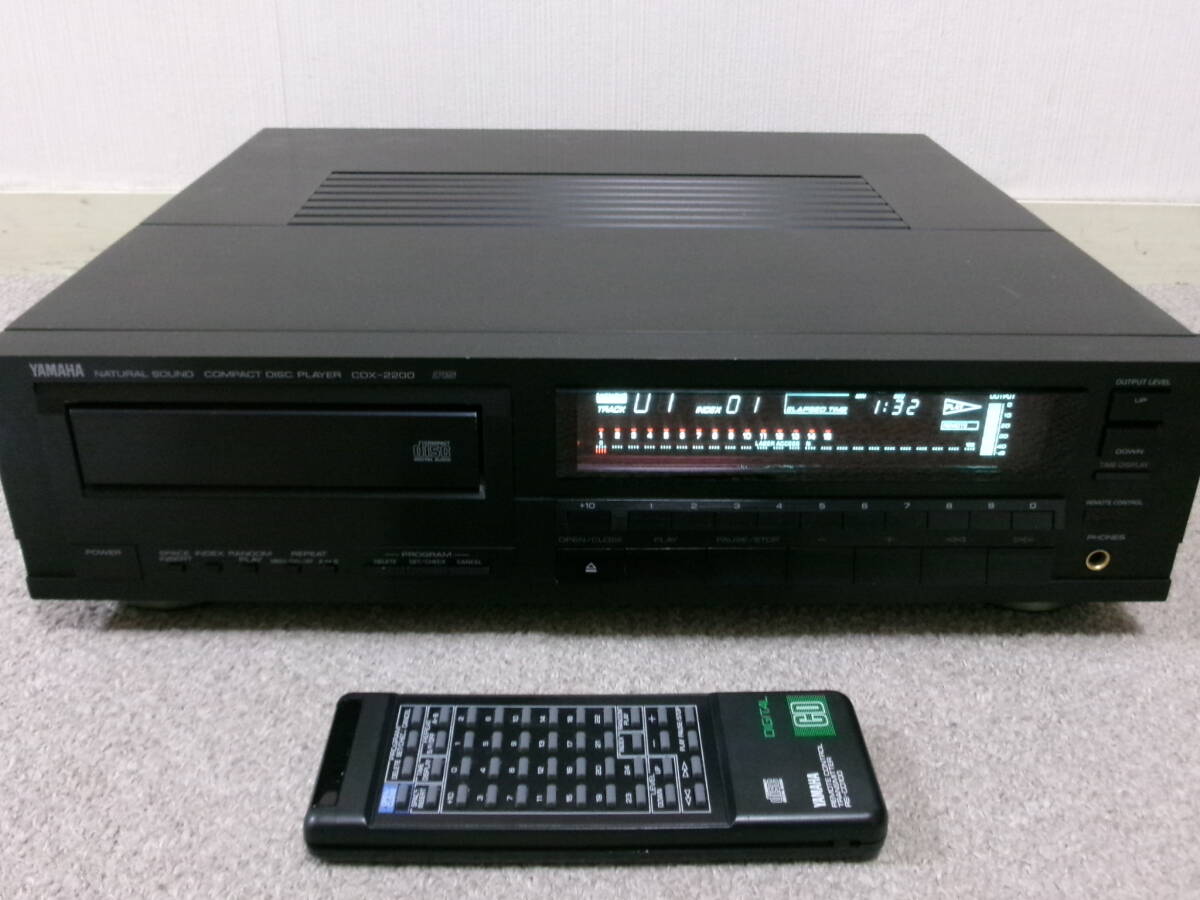

ヤマハのＣＤプレーヤー「ＣＤＸ－２２００」リモコン付きの出品です。畫像のものが全てです。
?外観、全體にまずまず綺麗な狀態ですが、天板にキズ汚れあります
?作動良好です、特に気になる點はありませんでした（フォン、記録メディア未確認です）
?総合的に良品と判斷します
説明不要の名機「ＣＤＸ－２２００」は厳選したパーツを多用した、非常に音にこだわったＣＤプレーヤーで、全盛期ヤマハの集大成となった意味深いモデルです。
ヤマハサウンドがここにあります。
音に絶対の自信を持ってお?jiǎng)幛幛扦蓼?、ご検討お?yuàn)いします。
◎梱包は厳重にしますのでご安心ください
◎ご落札価格に送料を加えてご入金下さい（大阪府より１４０サイズです）
◎外観は、過度の期待はしないで下さい
◎必ず自己紹介欄をご覧の上、ご入札お願いします
ＣＤＸ-２２００のＤ/Ａコンバーター部をはじめ，デジタル制御系は，當時最新の素子が投入され，最
先端のものとなっていました。當時ヤマハは，ＣＤの中で特に重要なＬＳＩに関して自社開発?自社製
造をし，ＣＤ専用の自社製ＬＳＩによりすぐれた性能を?qū)g現していました。これには，同社が電子楽器
の製造等で培ってきた技術が生きていました。ＣＤＸ-２２００には，光ヘッド，モーターを制御し，デジ
タル信號を処理するキーデバイスに，小型フラットパッケージによる設計ルール２μｍの新デジタル
プロセッシングＬＳＩが開発?搭載されていました。１チップ高集積化により，低消費電力を?qū)g現し，ノ
イズ，不要輻射等の発生量も抑えられていました。
ヤマハは，當時「Ｈｉ-ｂｉｔ ＤＩＧＩＴＡＬ（ハイビット?デジタル）」テクノロジーを標榜したマルチビット方式
で，デジタルの解像度ともいうべき精度を追求した設計を進めていました。デジタルフィルターには，
サンプリング周波數を１７６．４ｋＨｚに変換する４倍オーバーサンプリングのものが搭載され，合わ
せて量子化レベルも通常の１６ビット分解能から，１８ビット分解能へアップされ，４倍オーバーサン
プリングにより時間軸で４倍の精度を，さらに「１８ビットのハイビットＤ/Ａ変換システム」で振幅軸
狀に４倍（２ビット分＝２の２乗）の精度が確保され，通常の１６ビットＤ/Ａ変換システムに比べ，４倍
×４倍＝１６倍の分解能を?qū)g現し，Ｓ／Ｎ比１１５dB，ダイナミックレンジ１００dB歪率０．００２％のす
ぐれた性能を達成していました。
ＣＤＸ-２２００で新開発?搭載されていた「ハイビットＤ/Ａ変換システム」は，小信號の時に歪が大き
くならないよう，Ｄ/Ａコンバーターの直線性のよい歪の少ない部分でＤ/Ａ変換が実行されるもので
ハイビットデジタルフィルターの１８ビット出力を有効に利用し，１６ビットＤ/Ａコンバーターを?qū)g質１８
ビット動作させるものでした。Ｄ/ＡコンバーターはＬ?Ｒ獨立のツインで搭載し，ローパスフィルターに
ダイレクトに接続していました。
ローパスフィルターには，高域に対しては，ゆるやかなカットオフ特性を持つ５次ニューアクティブ型
が搭載され，高域のクリアな再生を?qū)g現し，低域に対しては，全段直結のＤＣアンプが搭載されてい
ました。
また，「ハイビットＤ／Ａ変換システム」には，２０ビット演算による，純デジタルコントロール式のデジ
タルボリュームが搭載されていました。これは，ＣＤＸ-２２００がＣＤプレーヤーとして初搭載でした。
このデジタルボリュームは，１２０dBのダイナミックレンジを?qū)g現し，０．４dBステップで２４０ポイント
－∞～０dB間で，高音質?高精度のアッテネーションを?qū)g現していました。
デジタル?サーボ部，オーディオ部，電源部における電気的?機械的振動による相互干渉を防ぐため
に，それぞれ獨立の回路基板で組むセパレートシート構成を採用していました。電源部は，デジタル
?サーボ部とオーディオ部に獨立して大型の電源トランスを搭載した２トランス構成となっていました。
さらに，負荷電流の変動幅以上の電流を制御トランジスタに流し，Ａクラス動作させることにより，一
定電圧を保ち電源ノイズの少ないクリーンな電力を回路に供給する「シャントレギュレーター電源」を
デジタル部とアナログ部それぞれに搭載していました。
また，電源コードを伝播して入り込むパルス性ノイズの影響を防ぐためのＡＣラインノイズフィルター
が搭載されていました。
ピックアップメカには，リニアモーター採用の新開発のリニアトラッキング方式の新メカユニットを搭載
していました。この新メカユニットでは，８ビットマイコンが各曲の頭の位置をポテンショメータの位置に
置き換えることで記憶し，光ヘッドをリニアモーターで高速移動させて高速アクセスを?qū)g現したもので，
ディスク最內周から最外周への最長フィード行程でも０．８秒という最高レベルの高速アクセスを?qū)g現
し，高フィーリング，高操作性が確保されていました。
光ヘッドの動作，音質に影響を與える振動対策もしっかり行われ，低域の振動に対してはシャーシと
インシュレーターで，高域の振動に対してはオプティカルシャーシのフローティング化によって対処され
ていました。シャーシには，重量級ボトムカバーとアルミ全面トップカバーを採用し，インシュレーターに
は，フェルト，防振ゴム，焼結合金，アルミカバーからなる４ピース構造の重量級のものを採用していま
した。
先端のものとなっていました。當時ヤマハは，ＣＤの中で特に重要なＬＳＩに関して自社開発?自社製
造をし，ＣＤ専用の自社製ＬＳＩによりすぐれた性能を?qū)g現していました。これには，同社が電子楽器
の製造等で培ってきた技術が生きていました。ＣＤＸ-２２００には，光ヘッド，モーターを制御し，デジ
タル信號を処理するキーデバイスに，小型フラットパッケージによる設計ルール２μｍの新デジタル
プロセッシングＬＳＩが開発?搭載されていました。１チップ高集積化により，低消費電力を?qū)g現し，ノ
イズ，不要輻射等の発生量も抑えられていました。
ヤマハは，當時「Ｈｉ-ｂｉｔ ＤＩＧＩＴＡＬ（ハイビット?デジタル）」テクノロジーを標榜したマルチビット方式
で，デジタルの解像度ともいうべき精度を追求した設計を進めていました。デジタルフィルターには，
サンプリング周波數を１７６．４ｋＨｚに変換する４倍オーバーサンプリングのものが搭載され，合わ
せて量子化レベルも通常の１６ビット分解能から，１８ビット分解能へアップされ，４倍オーバーサン
プリングにより時間軸で４倍の精度を，さらに「１８ビットのハイビットＤ/Ａ変換システム」で振幅軸
狀に４倍（２ビット分＝２の２乗）の精度が確保され，通常の１６ビットＤ/Ａ変換システムに比べ，４倍
×４倍＝１６倍の分解能を?qū)g現し，Ｓ／Ｎ比１１５dB，ダイナミックレンジ１００dB歪率０．００２％のす
ぐれた性能を達成していました。
ＣＤＸ-２２００で新開発?搭載されていた「ハイビットＤ/Ａ変換システム」は，小信號の時に歪が大き
くならないよう，Ｄ/Ａコンバーターの直線性のよい歪の少ない部分でＤ/Ａ変換が実行されるもので
ハイビットデジタルフィルターの１８ビット出力を有効に利用し，１６ビットＤ/Ａコンバーターを?qū)g質１８
ビット動作させるものでした。Ｄ/ＡコンバーターはＬ?Ｒ獨立のツインで搭載し，ローパスフィルターに
ダイレクトに接続していました。
ローパスフィルターには，高域に対しては，ゆるやかなカットオフ特性を持つ５次ニューアクティブ型
が搭載され，高域のクリアな再生を?qū)g現し，低域に対しては，全段直結のＤＣアンプが搭載されてい
ました。
また，「ハイビットＤ／Ａ変換システム」には，２０ビット演算による，純デジタルコントロール式のデジ
タルボリュームが搭載されていました。これは，ＣＤＸ-２２００がＣＤプレーヤーとして初搭載でした。
このデジタルボリュームは，１２０dBのダイナミックレンジを?qū)g現し，０．４dBステップで２４０ポイント
－∞～０dB間で，高音質?高精度のアッテネーションを?qū)g現していました。
デジタル?サーボ部，オーディオ部，電源部における電気的?機械的振動による相互干渉を防ぐため
に，それぞれ獨立の回路基板で組むセパレートシート構成を採用していました。電源部は，デジタル
?サーボ部とオーディオ部に獨立して大型の電源トランスを搭載した２トランス構成となっていました。
さらに，負荷電流の変動幅以上の電流を制御トランジスタに流し，Ａクラス動作させることにより，一
定電圧を保ち電源ノイズの少ないクリーンな電力を回路に供給する「シャントレギュレーター電源」を
デジタル部とアナログ部それぞれに搭載していました。
また，電源コードを伝播して入り込むパルス性ノイズの影響を防ぐためのＡＣラインノイズフィルター
が搭載されていました。
ピックアップメカには，リニアモーター採用の新開発のリニアトラッキング方式の新メカユニットを搭載
していました。この新メカユニットでは，８ビットマイコンが各曲の頭の位置をポテンショメータの位置に
置き換えることで記憶し，光ヘッドをリニアモーターで高速移動させて高速アクセスを?qū)g現したもので，
ディスク最內周から最外周への最長フィード行程でも０．８秒という最高レベルの高速アクセスを?qū)g現
し，高フィーリング，高操作性が確保されていました。
光ヘッドの動作，音質に影響を與える振動対策もしっかり行われ，低域の振動に対してはシャーシと
インシュレーターで，高域の振動に対してはオプティカルシャーシのフローティング化によって対処され
ていました。シャーシには，重量級ボトムカバーとアルミ全面トップカバーを採用し，インシュレーターに
は，フェルト，防振ゴム，焼結合金，アルミカバーからなる４ピース構造の重量級のものを採用していま
した。
新技術１８ビット４倍オーバー
サンプリング方式と，
１８ビット精度ハイビットＤ/Ａ変換が
１６倍分解能を?qū)g現。
”ＣＤフォーマットの性能”をすべて引き出すために，
１８ビット４倍オーバーサンプリング，
１８ビット動作Ｄ/Ａ変換。
４（4fs)×４(18bit）＝16倍の分解能。
ハイビットデジタル（高精度デジタル演算システム）
サンプリング方式と，
１８ビット精度ハイビットＤ/Ａ変換が
１６倍分解能を?qū)g現。
”ＣＤフォーマットの性能”をすべて引き出すために，
１８ビット４倍オーバーサンプリング，
１８ビット動作Ｄ/Ａ変換。
４（4fs)×４(18bit）＝16倍の分解能。
ハイビットデジタル（高精度デジタル演算システム）
◎透明感あるナチュラルな音。
ハイビットデジタルフィルタ。（４fs)
◎微小レベルの音をクリアに再現。
ハイビットＤ/Ａ変換システム。（１８ビット）
◎０．４dBの精密コントロール。
デジタルボリューム。
◎グリッチノイズを解消した
新開発?獨立ツインＤ/Ａコンバータ。
◎フォトアイソレーション。
セパレートシート構成。
◎本格デジタル時代に対応する
デジタルアウト端子。
◎フラットな位相?振幅特性。５次ニュー
アクティブ型フィルタ＋完全ＤＣアンプ。
◎０．８秒の超高速アクセス。
リニアモーター搭載メカユニット。
◎Ａクラス動作のクリーンな電力。
２トランスシャントレギュレータ電源。
◎外來雑音をシャットアウトする
ＡＣラインノイズフィルタ。
◎高剛性シャーシ＆４ピース構造
ヘビーインシュレータ。
◎カスタム設計によるＣＤ専用
新デジタルプロセッシングＬＳＩ。
ハイビットデジタルフィルタ。（４fs)
◎微小レベルの音をクリアに再現。
ハイビットＤ/Ａ変換システム。（１８ビット）
◎０．４dBの精密コントロール。
デジタルボリューム。
◎グリッチノイズを解消した
新開発?獨立ツインＤ/Ａコンバータ。
◎フォトアイソレーション。
セパレートシート構成。
◎本格デジタル時代に対応する
デジタルアウト端子。
◎フラットな位相?振幅特性。５次ニュー
アクティブ型フィルタ＋完全ＤＣアンプ。
◎０．８秒の超高速アクセス。
リニアモーター搭載メカユニット。
◎Ａクラス動作のクリーンな電力。
２トランスシャントレギュレータ電源。
◎外來雑音をシャットアウトする
ＡＣラインノイズフィルタ。
◎高剛性シャーシ＆４ピース構造
ヘビーインシュレータ。
◎カスタム設計によるＣＤ専用
新デジタルプロセッシングＬＳＩ。
