『FX-AUDIO- PH-A1J Labo’s View記事』

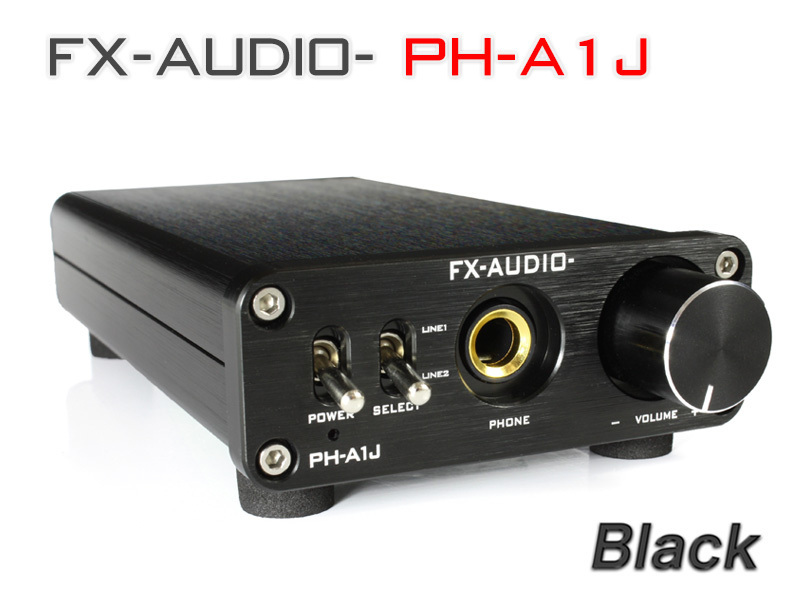

FX-AUDIO- PH-A1J
FX-AUDIO-ブランド初の純A級動作ディスクリート構成のアナログヘッドフォンアンプ
左右獨立オペアンプによるゲイン調整&バッファーを前段に構え、後段にパワートランジスタによるディスクリート構成の増幅回路を構成したヘッドフォンアンプ
メインの増幅回路はパワートランジスタによるディスクリート構成とすることで、原音を自然に再現しつつもパワフルな駆動力を?qū)g現。
最大出力1200mWのパワーによりヘッドフォンの素質を最大限に発揮させることのできるヘッドフォンアンプです。
コスト＆音質面でのバランスが取れ、弊社製品で定評のある2回路オペアンプ Texas Instruments製 NE5532Pオペアンプを採用しています。
上級者はオペアンプの交換により、好みの音質に近づけていただける楽しみも！
※オペアンプ駆動電圧：±12V
2019年1/10販売より、第2ロットへリニューアル
正負電源生成はXLSEMI社XL6019から、BD139,BD140とTPS5430(スイッチング周波數500kHzの高性能DC-DCコンバータ) によるハイブリッド構成とし、リップルノイズを大幅に低減。
電源の質を高めるという、AUDIOの基本に則った改良は第一ロットのユーザー様をはじめ、多くのヘッドフォン愛好家にご満足いただける仕上がりとなっております。
また第一ロットでは、電流の供給量に殆ど制限がなかったため、個體によっては発熱の多いものがあり、発熱下での安定に長時間を必要とする問題がありました。
そのため、第二ロットでは電流に制限を設けて、無駄な発熱を大幅に低下させることに成功！発熱の低下に伴い熱ノイズも大幅に減少しました。
＊純A級ですので、発熱がなくなるわけではございません。
制限された電流は無駄な発熱分ですので、ディスクリート純A級動作の後段増幅回路が生み出す、ハイスピードで厚みのある聴き味はシッカリと維持しております。
電源部以外は変わっておりませんので、機種名に変更はなくPH-A1J第2ロットですが、実質的に大幅な性能向上と言っても良い仕上がりとなっております。
正負電源生成はXLSEMI社XL6019から、BD139,BD140とTPS5430(スイッチング周波數500kHzの高性能DC-DCコンバータ) によるハイブリッド構成とし、リップルノイズを大幅に低減。
電源の質を高めるという、AUDIOの基本に則った改良は第一ロットのユーザー様をはじめ、多くのヘッドフォン愛好家にご満足いただける仕上がりとなっております。
また第一ロットでは、電流の供給量に殆ど制限がなかったため、個體によっては発熱の多いものがあり、発熱下での安定に長時間を必要とする問題がありました。
そのため、第二ロットでは電流に制限を設けて、無駄な発熱を大幅に低下させることに成功！発熱の低下に伴い熱ノイズも大幅に減少しました。
＊純A級ですので、発熱がなくなるわけではございません。
制限された電流は無駄な発熱分ですので、ディスクリート純A級動作の後段増幅回路が生み出す、ハイスピードで厚みのある聴き味はシッカリと維持しております。
電源部以外は変わっておりませんので、機種名に変更はなくPH-A1J第2ロットですが、実質的に大幅な性能向上と言っても良い仕上がりとなっております。
【製品の特徴】
?パワートランジスタを使用したディスクリート構成アンプ
メインの増幅回路にNXP Semiconductors社製 BD139?BD140パワートランジスタによるディスクリート構成のアンプ回路を採用。
ナチュラルな音質ながらもパワフルな駆動力を?qū)g現しています。
?左右獨立オペアンプによる前段ゲイン調整＆バッファー回路
コスト音質バランスが優秀なため弊社製品に積極採用している、オーディオ専用低ノイズ品のオペアンプ TI製 NE5532Pオペアンプを左右獨立構成により2機搭載。
2回路のオペアンプでゲイン調整回路とバッファー回路をそれぞれ構成し、その構成を左右チャンネル獨立した回路構成としています。
オペアンプの交換によりさらなる音質アップも狙えます。
※注)オペアンプの交換は保証対象外となります。
?コンデンサへのこだわり
カップリングコンデンサに音質に定評のあるドイツ WIMA製フィルムコンデンサを採用。
電源デカップリングコンデンサには日本メーカー製を採用。
?高品質電源回路へ進化
第2ロットでのバージョンアップにより、正負電源生成はXLSEMI社XL6019から、BD139,BD140とTPS5430(スイッチング周波數500kHzの高性能DC-DCコンバータ) によるハイブリッド構成へ変更しリップルノイズを大幅に低減。
オーディオ製品の要である電源回路のアップデートにより更にご満足頂ける製品となっております。
?専用ICによる出力保護回路を搭載
出力保護IC C1237HAとNEC製高音質リレーにより、萬が一の際も出力をカットする保護回路を搭載。

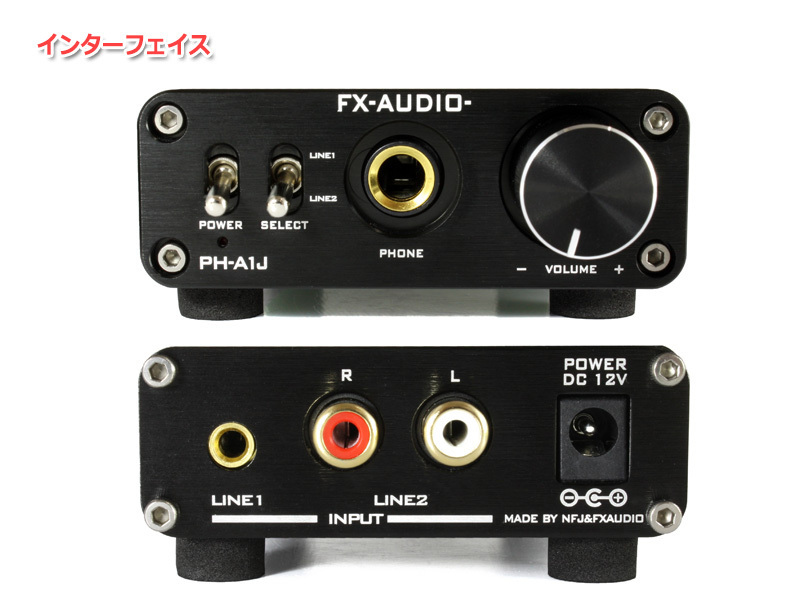

?アナログ2系統入力切替機能搭載
小型ながら、一般的なRCA端子とモバイル端末やスマホ?DAPなどとの接続に便利な3.5mmステレオミニジャックの2系統入力端子を備えています。
【主要IC?素子】
■前段電圧増幅?バッファー回路：Texas Instruments製 NE5532Pオペアンプ
左右獨立2機構成
オペアンプ駆動電圧±12V
■メイン増幅回路：NXP Semiconductors社製 BD139?BD140パワートランジスタ
パワートランジスタによるディスクリート構成（純A級動作）
■電源回路：NXP Semiconductors社製 BD139?BD140 TI社製TPS5430
正負12V安定化電源を生成
■保護回路：C1237HA 出力保護IC
ヘッドフォン出力に専用の出力保護ICとNEC製高音質リレーによる保護回路を構成
【注意事項】
?3.5mmステレオミニジャック入力端子は4極プラグ(TRRS)は動作保証対象外です。
?本製品は電源別売となっております。別途ACアダプターをご購入ください。
推奨ACアダプター：
[リユース品]DC12V/1A スイッチング式 汎用ACアダプター NETGEAR AD2025F10 センタープラス/內徑2.1mm
【製品仕様】
| カラー： | ブラック |
| 製品保証期間： | お買上げ日より6ヶ月間 |
| 前段増幅?バッファー回路： | Texas Instruments製 NE5532Pオペアンプ 左右Ch獨立構成 |
| 後段増幅回路： | NXP Semiconductors社製 BD139?BD140 ディスクリート構成 |
| 入力端子： | [LINE-IN1] 3.5mmステレオミニジャック※ [LINE-IN2] ステレオRCA端子 ※4極プラグは動作保証対象外 |
| 出力端子： | 標準ヘッドフォンジャック(Φ6.3mm TRSフォーンジャック) |
| 出力： | 115mW～最大1,200mW(@16Ω) |
| 周波數特性： | 10Hz～30kHz |
| THD+N(全高調波歪率)： | 0.0013% |
| SN比： | 111.3dB |
| 対応インピーダンス： | 16Ω～600Ω |
| 電源： | DC12V 電源容量1A以上 (ACアダプター別売) |
| 電源コネクター： | DCジャック 外徑5.5mm×內徑2.1mm（センタープラス仕様） |
| 機能： | アナログ2系統入力切替 |
| 保護回路： | 過電流保護機能(出力保護) |
| 付屬品： | 簡易説明書 |
| サイズ： | 高さ27mm×幅73mm×奧行き128mm(突起部を除く) |
| 重量： | 235g |
