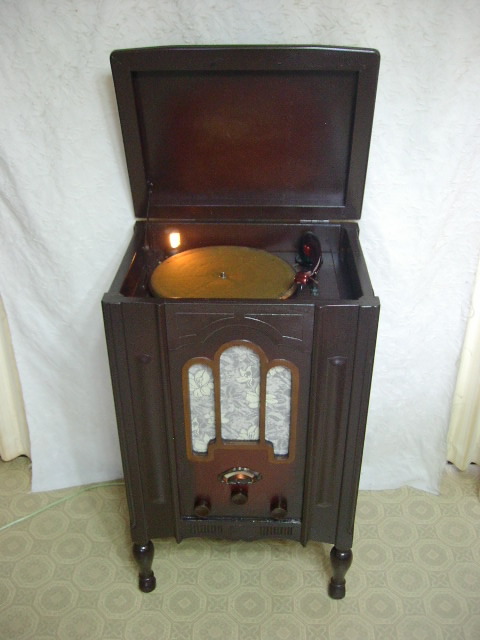

本機の正面です

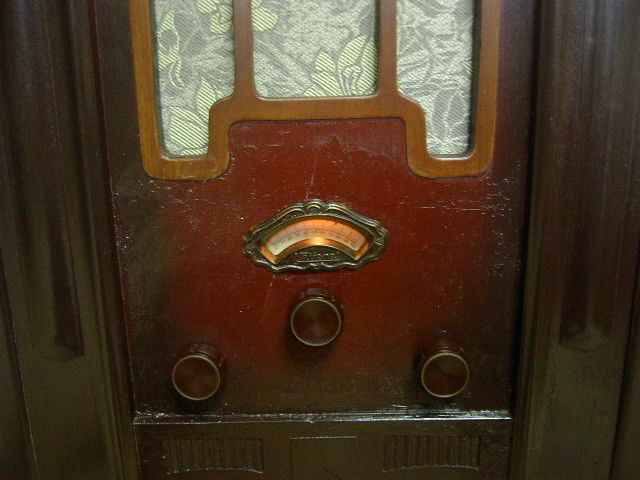

正面の拡大です

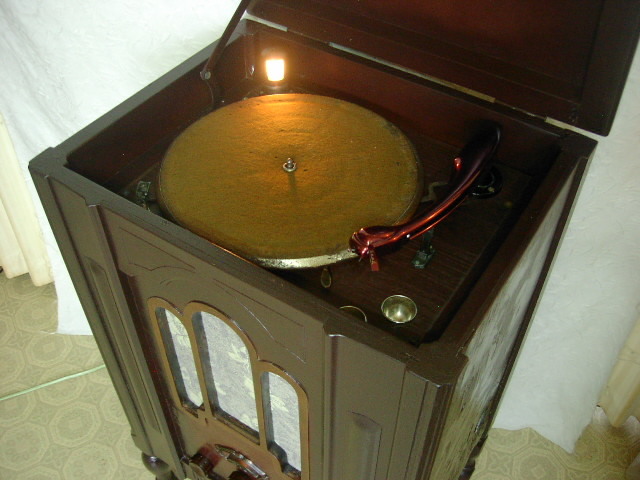

レコードプレーヤー部です

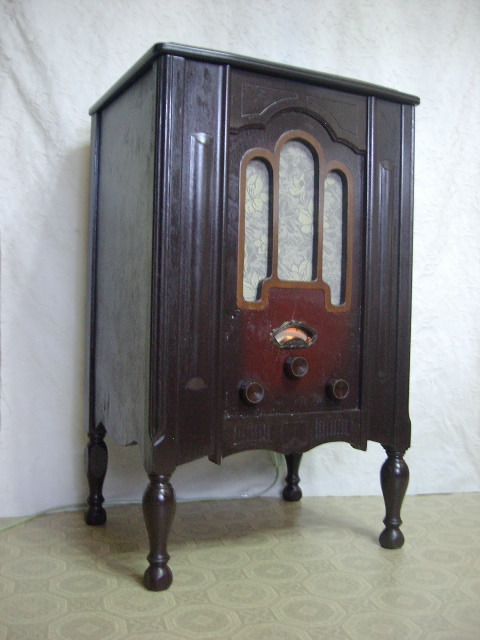

本機の左前です

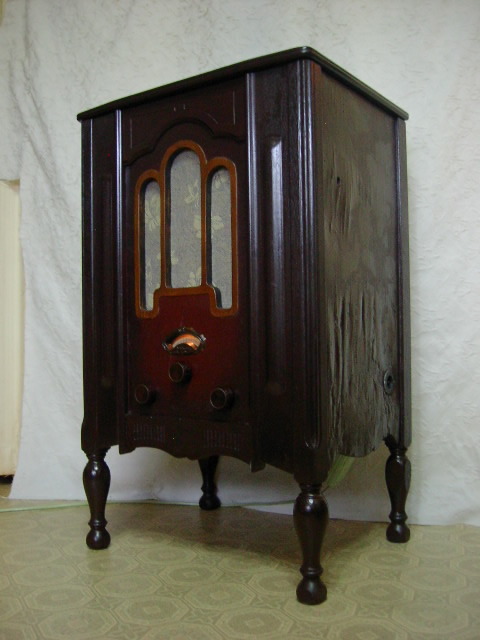

本機の右前です

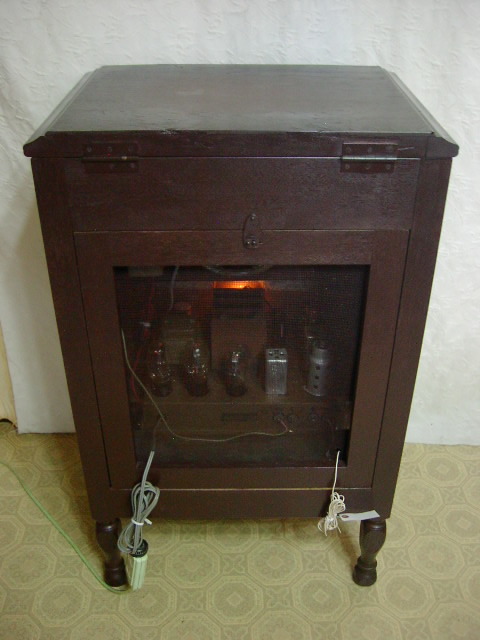

本機の後面です
シャシーの前面です
シャシーの後面です

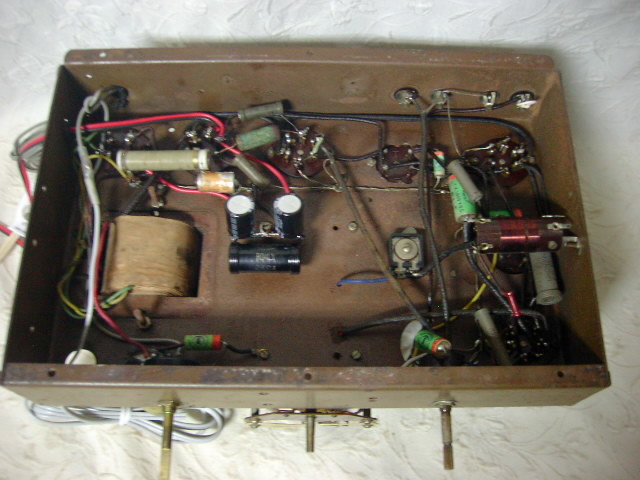

シャシーの內部です
レストア中のプレーヤー部です ―― トラブル防止の為、最後までお読み下さい ――
● 商品説明 ???電気文化物 復元?整備済み 完動品、ナショナル ( National ) 製のビンテージな中型 真空管式 電気蓄音機です。當方に於きましては 商品に再度の命を與えるべく入手當初のままの狀態でレストア復元 ( 電気的外科手術 ) を施し 商品の新たなる社會復帰を願ってオークション出品とした次第です。 その様な事で、當商品の出品に対してご理解とご了承の程を宜しくお願い致します ??。同系色のオイルステンとニス塗裝で木目を生かした 外裝ケースの程度の方は、ケースの內側に「岡田ケース」の表示タグが貼っていますが 入手當初から「フロント下部?左右橫板」に多々の蟲食いが有り 工業用パテで穴埋めし、特に 「レコードプレーヤーの木臺座部」に至っては蟲食いが激しかったので 木製臺座をリニューアル製作し、多々の工程を経て修復した後 ケース全體を年代に見合う塗色で再塗裝とする等 年代経過による多少なりの使用感は有りますが、スピーカークロス ( 布 ) のリニューアル交換?裏蓋も有る等 程好い狀態の機器と成っています。【 1 】真空管アンプ部の説明では、 使用真空管は「6W-C5 / UZ-6D6 / 6Z-DH3A / UZ-42 / KX-80)」のST管 合計5本とされ、又 スピーカーは 當初 フィールドコイル式でしたが コイル斷線でNGだった為、手持ちの「φ20cm Toshiba SP-20W3F / 60W MAX 8Ω & OPT」を取り付けとし、電源平滑回路に「2KΩ3W型抵抗器」を取り付けて対処致と致しました。3個のダイアルツマミの操作の方は、フロント部の左から「PU切り替え付きラジオ音量ボリューム ( NGだった為、シャフトリーチをカッティング調整して交換済み ) / バリコン駆動用 / レコードプレーヤー音量ボリューム付き電源スイッチ ( NGだった為、シャフトリーチをカッティング調整して交換済み )」と成っています。又、その他の主なレストア作業に付いては「安全を考慮して コンセント付き電源コードとNEWな1Aヒューズを交換 / NEWな6,,3Vパイロットランプ球を交換 / 電解コンデンサーがNGな狀態だったので 空きスペースに1個の中継ラグを取り付け NEWな「47μF 450V ×2」と交換して狀態復帰 / UZ-6D6 のシールドケース臺座部がNGな狀態だったので 手持ち品と交換しで狀態復帰 / スピーカーの音質が悪かったので、関係するコンデンサー ( 出力管へのカップリングコンデンサー?出力トランスの一次側に挿入される音質調整用バイパスコンデンサー ) を交換して ラジオ音量?PU音量 共に良音なスピーカーサウンドを確認済みとしています / 3～4ヵ所のハンダ浮き?ハンダ外れが有ったので これ等を再ハンダ付け / バリコン等の各周動部にオイルメンテナンスの実施 / 等々」として完動品とした次第です?！?/SPAN> 2 】「電源周波數50 & 60Hz ( 回転微調整スクリューの操作で対応可能 )?78rpm SPレコード専用プレーヤー部」の説明では、「電源スイッチ付きリンク機構によるターンテーブルの起動&自動停止は、PUアームの交換に伴い動作不良 / 手動レバーによるターンテーブル起動?停止に付いては 動作良好 / ガバナ式フォノモーターは 當初 固著していましたが オイルメンテナンスの塗布により安定回転で動作良好 / 回転微調整レバーの動作は、ターンテーブルの回転調整が出來ず リンク機構の微調整等で狀態復帰 / 當初、鉄針クリスタル式PUでしたが 出力感度が弱かったので 手持ちとしていた狀態の良い「鉄針マグネット式ピックアップ」と交換して 良音なスピーカーサウンドを確認済みとしています / スチール製カバーが有る「AC100V型パイロットランプ」は良好 / 電源配線系&PU配線系の製線&リニューアル化 / 等々 ( ターテーブルマットは程好い年代経過感だったので 既存のままとしています )」として完動品とした次第です。右側の外裝ケースに多少なりの修復跡は有るものの ケース內外部やシャシー內外部もクリーニング済みとした電気文化物 復元?整備済み完動品、ラジオの音質音量とレコードの音質音量 共に良音なスピーカーサウンドを確認済みとした ナショナル ( National ) 製のビンテージな中型 真空管式 電気蓄音機でノスタルジックなサウンドを聞いて見ては如何でしょうか ???。ちなみに大きさは 幅 50cm / 上蓋を閉じた狀態での高さ 82cm / 全奧行き 38cm、重量 凡そ25Kg と成っています。 ( 今回、狀態の良い 鉄針30本程をサービスとしています。ご了承ください ?? )
（2021年 9月 23日 20時 05分 追加）
● ゆうパック便で発送出來ない 「大型商品の発送」 に付いて ??? 當方サイドに於ける大型商品 ( 260サイズ迄?重量50Kg 迄 ) に付いては、地元の大型商品を取り扱う発送業者に於いて 出品者 ( 當方 ) 側からの発送依頼を全て斷られている狀況で 該當は有りません (「個人宅への配送不可 ( 業者間取引のみ )」?「アンティーク デリーケート 精密機器 等とした保証額が高い商品の配送不可」?「保険加入して壊れて到著しても保証なし」の為 )。 ただ ??、落札者様側から直接 地元発送業者に対して 発送依頼の詳細を強く連絡して頂きますと 以外と発送可能に成る事を確認済みとしています。又、その狀況を 當方と質問欄から數度の連絡を取り合う事も必要と成りますが 商品発送と成る可能性が大いに有る事は事実です。 なお、當商品は【 直接引き取り出來る方のみの限定品 !! 】ともしていますので 宜しくお願い致します。( 商品の直接引き取りもお?jiǎng)幛幛扦???? ご本人 若しくは 親戚?友人?知人?等により 當方先に遊びがてら立ち寄り 商品引き取りとして頂きましたら 高額な発送料金は掛かりません。又、ワゴン系?バン系?トラック系で來られる際、「數個の商品を 一回の同時搬送」でお持ち帰りする事が出來ます」。なお、雙方 オークション決済を終えた「商品預かり」に付いては、商品落札後 一年間とさせて頂きますので ご了承ください ?? )
