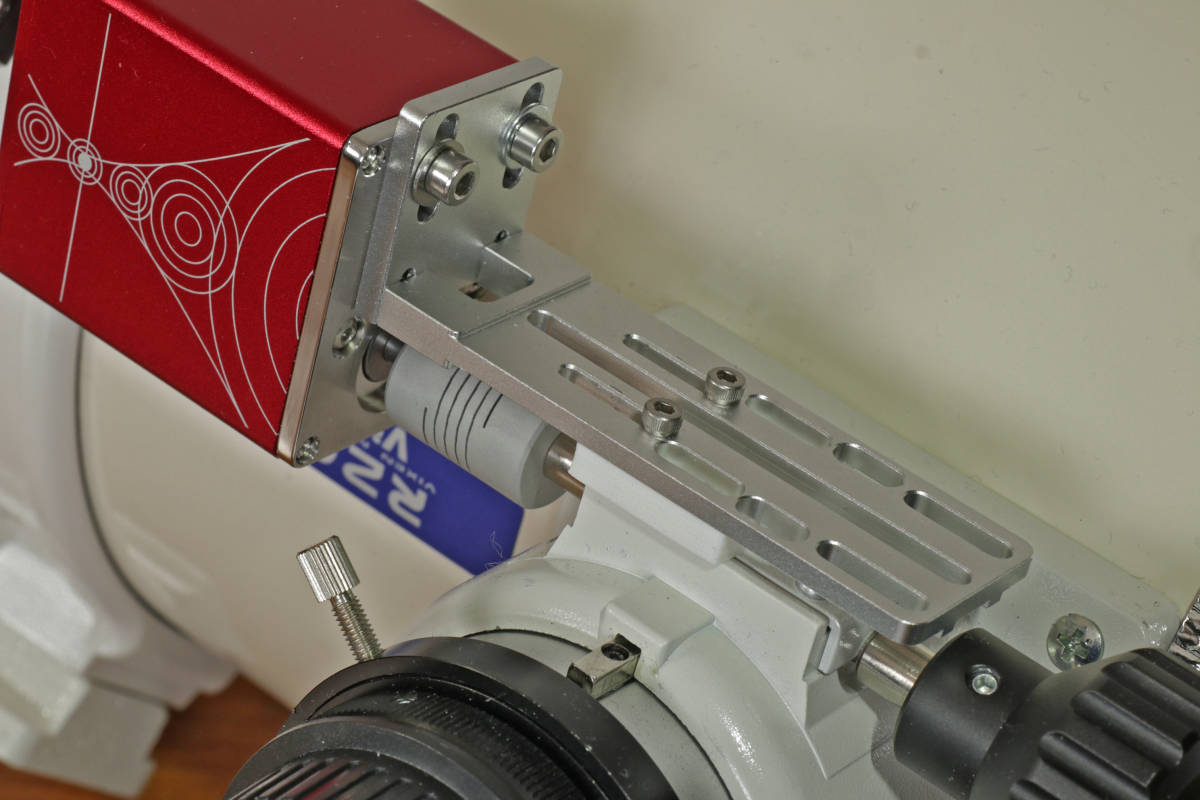

ZWO EAFをビクセンの鏡筒
R200SS、VC200L、FL55SS等へ取り付けるブラケットになります
EAFへ付屬しているL型ブラケットをそのまま使用します

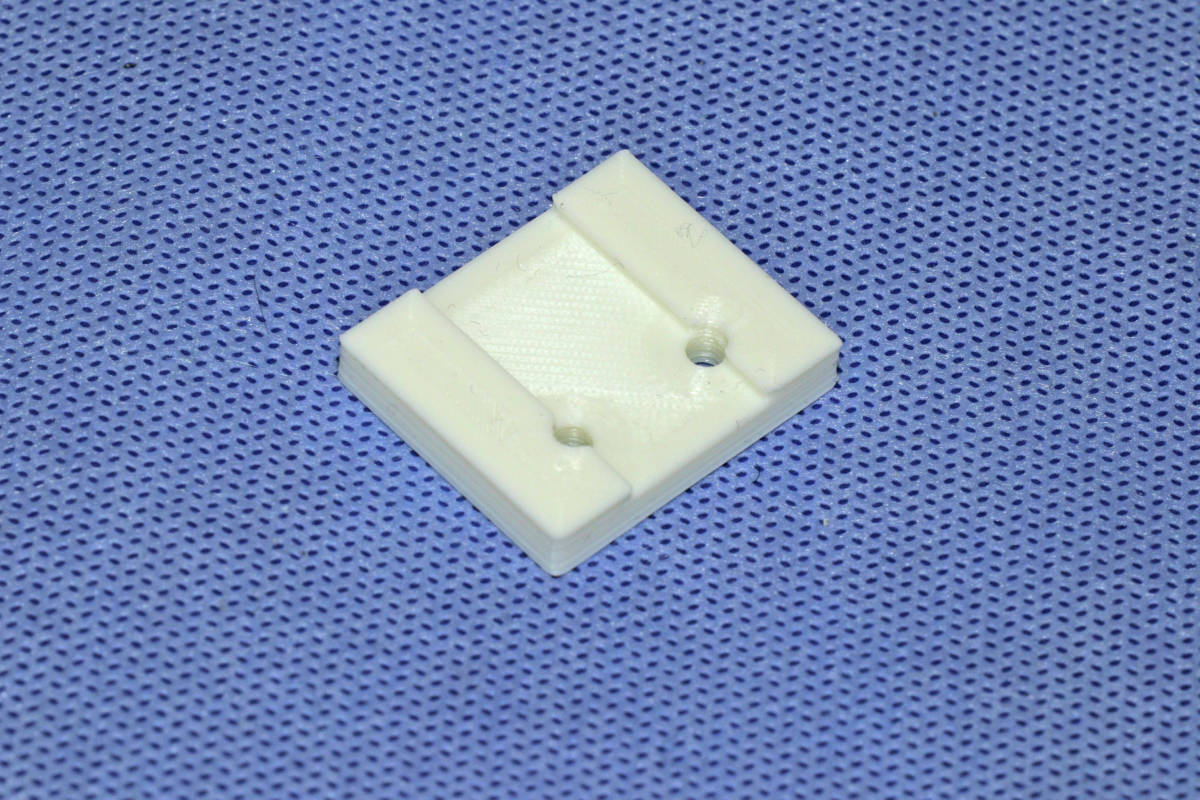

L型ブラケットがピッタリハマる様に溝を彫ってあるので
確実に固定できます
取り付け可能な鏡筒は
取り付け部分のネジ間が１４mmで使用ボルト3ｍｍです
合わせに使用した鏡筒はR200SSです
接眼部分がこのタイプであれば取り付け可能かと思われます

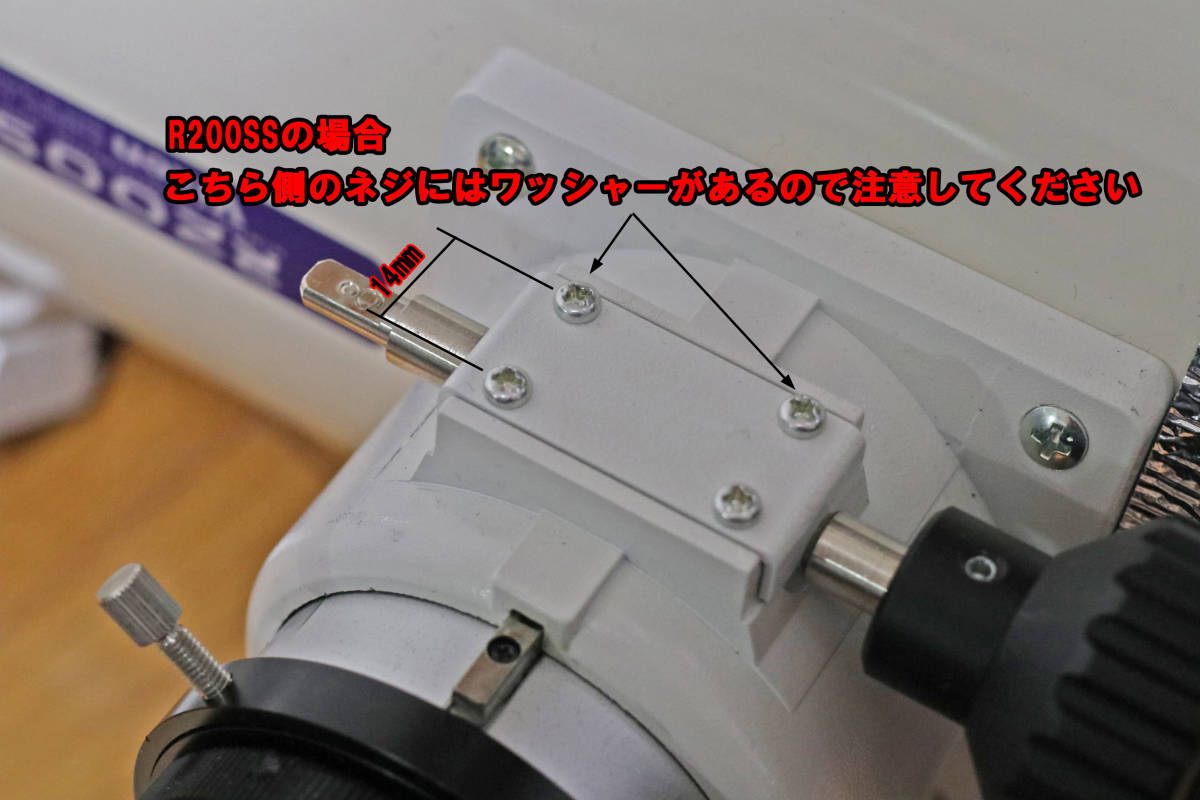

寫真へ取り付け部分の寸法を載せておきますので、
最終的な判斷は落札者様でご確認ください
ブラケット固定等ボルトは付屬します
取付用の六角レンチはご用意ください
使用ボルトはM3です
EAF取り付けはEAFへ付屬しているボルトを使用してください
ブラケットの取り付け時に元あったネジを外しますが、
片側へワッシャーが噛ましてあるのでワッシャーがズレて外れない様に
接眼部分を水平にして作業してください
ワッシャーが有る方は固定用、無い方はピントノブの硬さ調整用です

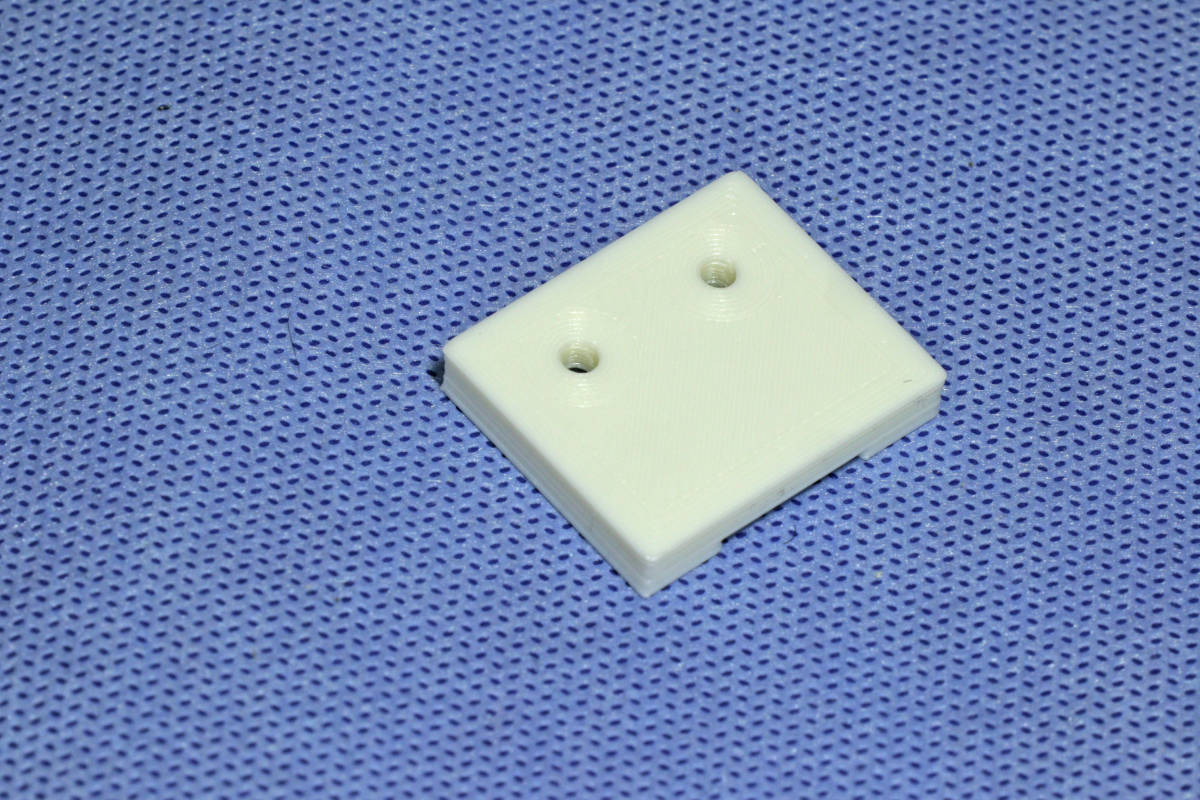

3Dプリンターで作成しています
自作製品となりますので「目立った傷や汚れ無し」となります
神経質な方の購入はご遠慮下さい
ノークレーム、ノーリターン厳守でお願いします
